آموزش ساخت هیتر هوای گرم دیجیتال پیشرفته با Atmega328 + سورس کامل

این آموزش، ساخت یک هیتر هوای گرم دیجیتالی پیشرفته را از صفر تا صد یاد می‌گیرید؛ ابزاری حرفه‌ای که با مدل‌های صنعتی رقابت می‌کند اما هزینه‌ای بسیار کمتر دارد. این هیتر با منوی کاربرپسند، تنظیم دقیق PID، کالیبراسیون، آفست دما، سنسور مگنت، صدای بازر و حالت‌های Sleep و Boost همراه با فن اتوماتیک خنک‌کننده، تجربه‌ای ایمن و راحت را فراهم می‌کند. با نمایشگر OLED و طراحی جمع‌وجور، این پروژه جایگزینی ایده‌آل و مقرون‌به‌صرفه برای مدل‌های گران‌قیمت است و ساخت آن حتی برای علاقه‌مندان تازه‌کار هم ساده و لذت‌بخش است.

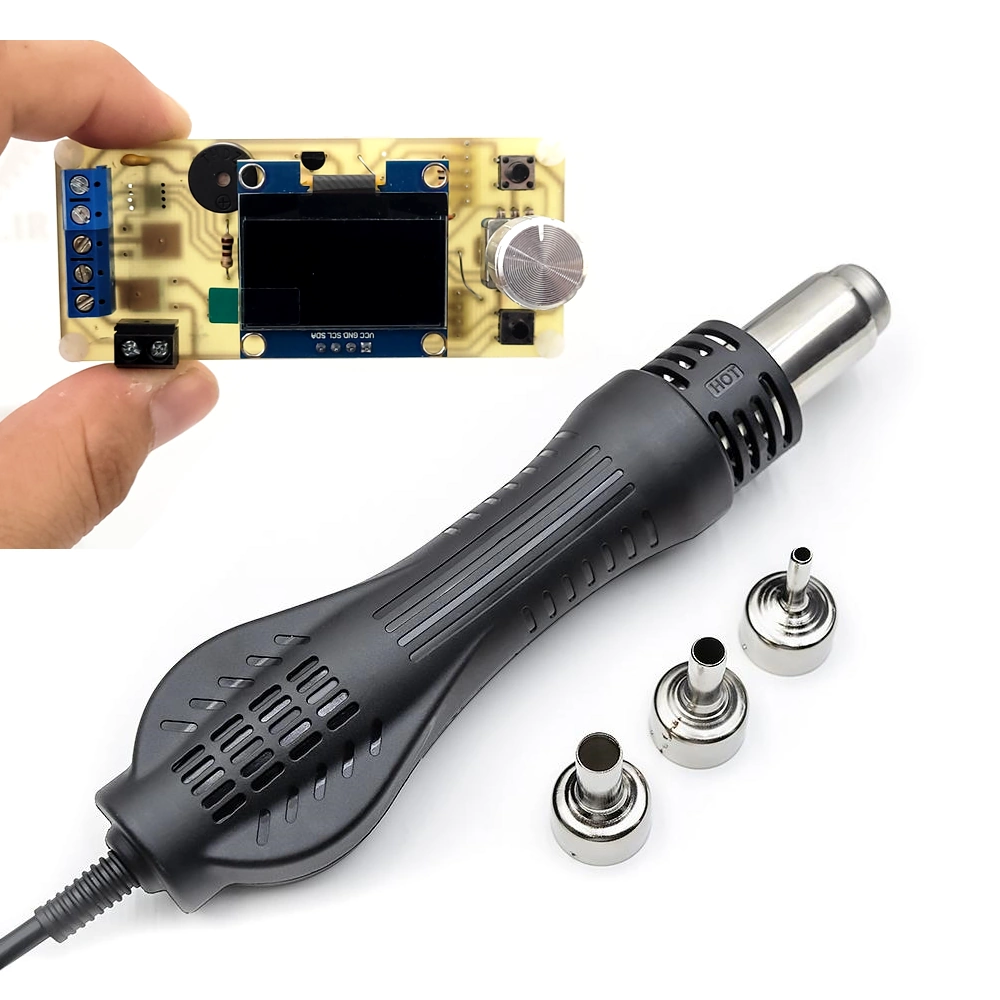

از یک دسته هیتر ارزان تا یک هیتر هوای گرم دیجیتال پیشرفته

شاید دیده باشید که دسته‌های هیتر هوای گرم (Hot Air Gun Handle) به‌صورت جداگانه در بازار موجود هستند، دقیقا همان بخشی که کار اصلی تولید هوای داغ را انجام می‌دهد. این دسته‌ها معمولاً قیمت بسیار پایینی دارند و حتی مدل‌های باکیفیت‌شان هم به‌راحتی قابل تهیه‌اند.
اما نکته اینجاست: این دسته‌ها به تنهایی قابل استفاده نیستند. برای راه‌اندازی آن‌ها به یک ایستگاه کنترل و تغذیه (Hot Air Rework Station) نیاز دارید؛ جایی که دما، شدت باد، حالت‌های کاری و ایمنی دستگاه مدیریت شود.

در آموزشی که ما آماده کرده‌ایم، یاد می‌گیرید چطور با استفاده از یک دسته هیتر ارزان و قطعات در دسترس، یک هیتر هوای گرم دیجیتال پیشرفته بسازید؛ هیتر‌ی که نه‌تنها قابلیت‌های مدل‌های صنعتی را دارد، بلکه با کنترل PID دقیق، فن اتوماتیک، منوی پیشرفته و طراحی جمع‌وجور، حتی از بسیاری از آن‌ها بهتر عمل می‌کند.

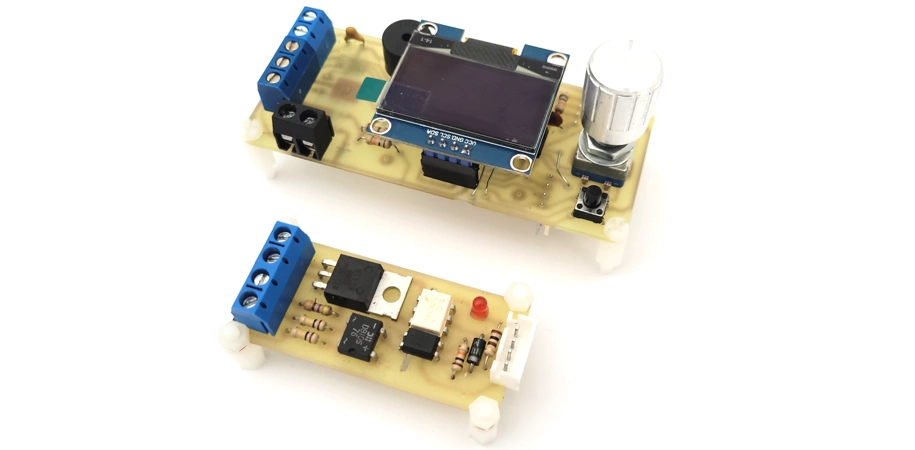

کنترل امن و دقیق برق ۲۲۰ ولت AC در پروژه هیتر هوای گرم دیجیتالی

در آموزش ساخت هویه دیجیتال رومیزی حرفه‌ای، طراحی و برنامه‌نویسی بسیار ساده و مستقیم بود؛ المنت ۲۴ ولتی DC با استفاده از یک ماسفت به‌طور دقیق کنترل می‌شد. اما در پروژه هیتر هوای گرم، شرایط متفاوت است. در این پروژه علاوه بر کنترل فن، باید المنت ۲۲۰ ولت AC نیز مدیریت گردد؛ جریانی که از نظر ایمنی و دقت کنترل، چالش‌های قابل‌توجهی ایجاد می‌کند.

برای پاسخ به این چالش، مداری مستقل برای کنترل برق ۲۲۰ ولت طراحی شده است که ضمن تضمین ایمنی، امکان تنظیم دقیق و پایدار دما را فراهم می‌آورد. این مدار به‌صورت جداگانه و با بهره‌گیری از یکی از تایمرهای میکروکنترلر، توان المنت را به‌دقت و بدون افت کنترل می‌کند.

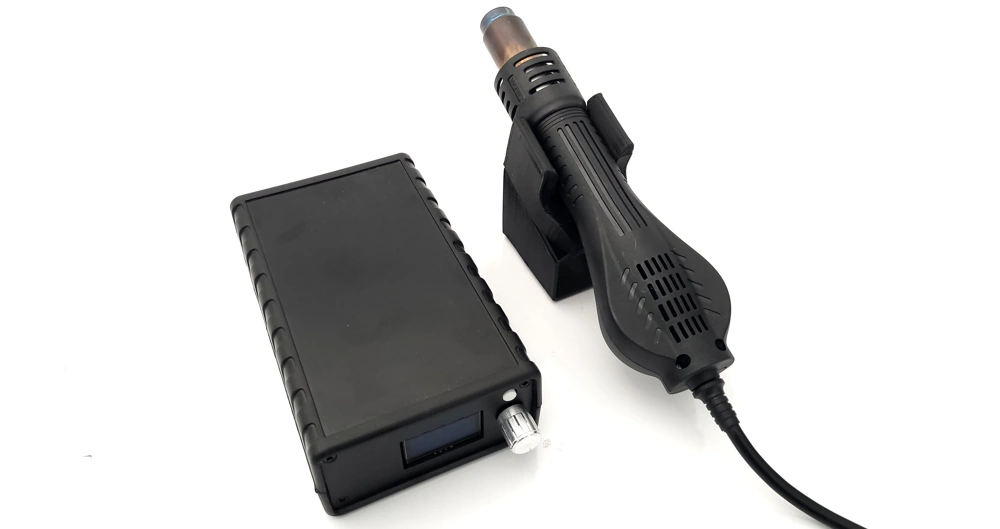

باکس و هولدر حرفه‌ای؛ طراحی شیک و جمع‌وجور برای هیتر هوای گرم صنعتی

در این پروژه، از جعبه مدار استاندارد مدل BMD چهار تکه مشکی استفاده شده است که با اعمال تغییرات تخصصی، بهینه‌سازی و آماده بهره‌برداری برای برد و قطعات هیتر هوای گرم شده است. این باکس با طراحی محکم و ظاهر شیک خود، محافظی مطمئن برای مدار شما فراهم می‌آورد و جلوه‌ای صنعتی و حرفه‌ای به دستگاه می‌بخشد. همچنین، یک هولدر حرفه‌ای برای نگهداری دسته هیتر آماده کرده‌ایم که به‌سادگی با چاپگر سه‌بعدی ساخته می‌شود و استفاده‌ای راحت و ایمن را برای شما فراهم می‌کند.

این ترکیب باکس استاندارد و هولدر اختصاصی به گونه‌ای طراحی شده که در کنار هم، فضای بسیار کمی اشغال می‌کنند و ظاهری یکپارچه و زیبا به دستگاه می‌دهند. با استفاده از این مجموعه، پروژه شما فراتر از یک ساخت ساده رفته و به یک دستگاه حرفه‌ای و کارآمد تبدیل می‌شود. شما می‌توانید این باکس و هولدر را به صورت آماده از ما تهیه کرده و از کیفیت و زیبایی آن بهره‌مند شوید.

امکانات و تنظیمات حرفه‌ای هیتر هوای گرم دیجیتال پیشرفته

با بررسی امکانات این دستگاه، به‌وضوح متوجه خواهید شد که هیتر هوای گرم ساخته‌شده نه تنها گزینه‌ای حرفه‌ای و کامل است، بلکه قابلیت رقابت با بهترین نمونه‌های صنعتی بازار را دارد.

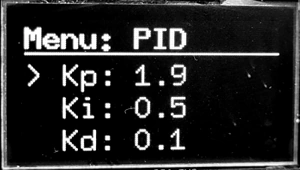

⚙️سیستم کنترل پیشرفته PID هیتر هوای گرم با قابلیت تنظیم دقیق و تطبیق با المنت جدید

در این پروژه هیتر هوای گرم، از یک سیستم کنترل پیشرفته مبتنی بر الگوریتم PID استفاده شده است که فرآیند گرم شدن دستگاه را به‌صورت سریع، یکنواخت و کاملاً کنترل‌شده مدیریت می‌کند. این سیستم به کاربر اجازه می‌دهد تنظیمات پارامترهای PID و دیگر گزینه‌های کنترلی را متناسب با نیازهای خود تغییر داده و بهینه‌سازی کند.

یکی از ویژگی‌های کلیدی این سیستم، امکان تطبیق تنظیمات کنترل با المنت جدید در صورت تعویض آن است، که موجب حفظ کیفیت عملکرد و افزایش طول عمر المنت می‌شود.

🎯کالیبراسیون دقیق هیتر هوای گرم برای عملکرد بهینه و دمای کاملاً کنترل‌شده

در این پروژه هیتر هوای گرم، قابلیتی پیش‌بینی شده است که کاربر بتواند به‌راحتی و مستقیماً از بخش تنظیمات، عملیات کالیبراسیون دستگاه را انجام دهد. این امکان به کاربر اجازه می‌دهد دمای کاری هیتر را با دقت بسیار بالا و کمترین میزان خطا تنظیم کند. با استفاده از این قابلیت کالیبراسیون، هیتر به شکل کاملاً بهینه عمل کرده و عملکرد حرارتی پایدار و دقیقی ارائه می‌دهد .

علاوه بر کالیبراسیون، این هیتر هوای گرم دارای گزینه تنظیم آفست دما است که به شما اجازه می‌دهد اختلاف دمای واقعی المنت و مقدار نمایش داده‌شده روی نمایشگر را به‌صورت دستی جبران کنید. این قابلیت، دقت کنترل دما را افزایش داده و تضمین می‌کند که دمای خروجی دقیقاً مطابق با نیاز شما باشد.

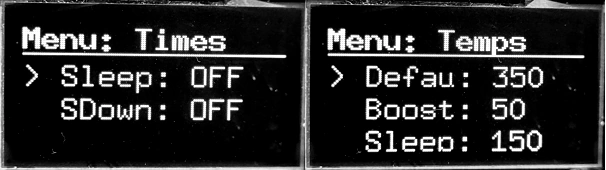

🔥مدهای کاری SLEEP، BOOST و OFF برای حفاظت و صرفه‌جویی انرژی

بسیاری از کاربران ممکن است پس از پایان کار با هیتر، خاموش کردن دستگاه را فراموش کنند و هیتر همچنان روشن باقی بماند. این موضوع نه‌تنها باعث مصرف بی‌رویه انرژی می‌شود، بلکه می‌تواند به کاهش عمر المنت و کاهش کارایی کلی دستگاه منجر شود.

متأسفانه بسیاری از هیترهای هوای گرم موجود در بازار، فاقد سیستم‌های مدیریت هوشمند مصرف انرژی هستند که این موضوع یک نقطه ضعف مهم به شمار می‌آید. اما در این پروژه، ما سه حالت کاری هوشمند و کلیدی را در دستگاه تعبیه کرده‌ایم تا این مشکل به‌طور کامل برطرف شود.

⏳مد SLEEP: با تنظیم زمان مشخص، پس از گذشت مدت زمان تعیین شده هیتر به‌صورت خودکار وارد حالت خواب می‌شود تا مصرف انرژی کاهش یابد.

⚡مد BOOST: در مواقعی که نیاز به افزایش سریع دما است، دستگاه به‌طور موقت توان بیشتری به المنت می‌دهد تا سریع‌تر به دمای مطلوب برسد.

🔌مد OFF: با تنظیم زمان مشخص، هیتر به‌طور کامل خاموش می‌شود تا مصرف انرژی به صفر برسد و ایمنی دستگاه تضمین گردد.

با وجود این امکانات، دیگر نگرانی از روشن ماندن ناخواسته هیتر نخواهید داشت و می‌توانید با خیال راحت از دستگاه استفاده کنید.

❄️فن خنک‌کننده اتوماتیک هیتر هوای گرم دیجیتال

این هیتر هوای گرم به سیستم فن خنک‌کننده هوشمند مجهز است که به محض رفتن دستگاه به حالت خاموش کامل (OFF) یا قرار گرفتن دسته هیتر روی هولدر (Hold)، به صورت خودکار فعال می‌شود.

با این کار، المنت به سرعت خنک شده و از خراب شدن زودهنگام المنت، تجمع بیش‌ازحد گرما و آسیب به بخش‌های پلاستیکی و قطعات داخلی جلوگیری می‌شود. این فرایند نه‌تنها طول عمر دستگاه را افزایش می‌دهد، بلکه آماده‌به‌کار بودن آن برای استفاده بعدی را تضمین می‌کند.

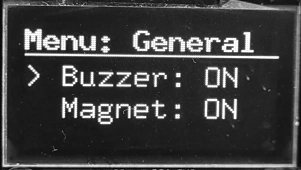

🧲 سنسور مگنت تشخیص قرارگیری دسته هیتر روی هولدر

با استفاده از سنسور مگنت تعبیه‌شده در دستگاه، کافیست دسته هیتر را روی هولدر قرار دهید تا به‌صورت خودکار خاموش شود.
این ویژگی علاوه بر صرفه‌جویی در انرژی، عمر المنت را افزایش داده و ایمنی کار را بالا می‌برد.

همچنین از طریق منوی تنظیمات می‌توانید این قابلیت را فعال یا غیرفعال کنید تا دقیقاً مطابق نیازتان عمل کند.

💾 ذخیره تنظیمات در حافظه EEPROM و بازگشت به حالت کارخانه

هیتر هوای گرم این پروژه امکان ذخیره‌سازی تنظیمات شخصی کاربر در حافظه EEPROM را دارد، تا پس از هر بار خاموش و روشن شدن، دستگاه دقیقاً با همان پارامترهای دلخواه شما کار کند.

همچنین، در صورت نیاز به بازگشت به وضعیت اولیه، گزینه بازگشت به تنظیمات کارخانه فراهم شده است. این قابلیت، راه‌اندازی سریع و مطمئن هیتر را بدون نگرانی از تغییرات قبلی ممکن می‌سازد و استفاده از دستگاه را ساده و حرفه‌ای می‌کند.

آموزش ساخت هویه دیجیتالی رومیزی حرفه‌ای با قابلیت تنظیم دقیق دما

هویه یکی از ابزارهای ضروری برای هر مهندس، تعمیرکار یا علاقه‌مند به الکترونیک است. در فرآیند لحیم‌کاری قطعات روی بردهای مدار چاپی (PCB)، دمای دقیق و پایداری نوک هویه اهمیت حیاتی دارد. در این پروژه، ساخت یک هویه دیجیتال رومیزی حرفه‌ای با قابلیت تنظیم د...

مطلب پیشنهادی

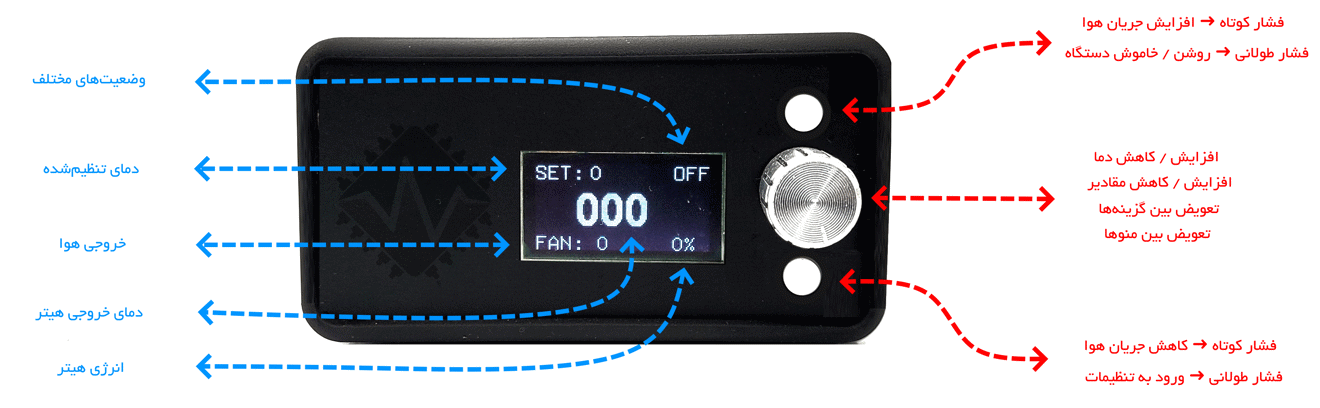

ویژگی‌های کلیدی هیتر هوای گرم دیجیتالی پیشرفته

• قیمت ساخت اقتصادی همراه با کیفیت و عملکردی پایدارتر نسبت به مدل‌های چینی مشابه

• طراحی سبک، کوچک و خوش‌دست، مناسب برای استفاده در هر محیط کاری و حمل آسان

• نمایشگر OLED با وضوح بالا برای نمایش دقیق دما، سرعت فن و وضعیت دستگاه

• تنظیم گسترده دما در بازه 80 تا 450 درجه سانتی‌گراد با کنترل دقیق PID

• کنترل شدت و سرعت فن خروجی با قابلیت تنظیم سرعت پیش‌فرض و عملکرد فن اتوماتیک

• سیستم کنترلی PID برای گرم شدن سریع، یکنواخت و دقیق المنت

• ثبات دمای خروجی حتی در شرایط کار طولانی، جهت جلوگیری از آسیب به قطعات حساس

• حفظ و ذخیره تنظیمات کاربر در حافظه EEPROM و قابلیت ریست به تنظیمات کارخانه‌ای

• منوی کاملاً پیشرفته و کاربرپسند برای تنظیم PID، فیلتر نرم‌افزاری، کالیبراسیون، آفست دما، سنسور مگنت و …

• مدهای کاری SLEEP، BOOST و OFF به‌ترتیب برای صرفه‌جویی انرژی، افزایش موقت دما و خاموشی کامل دستگاه

• تنظیم زمان خاموشی اتوماتیک (Sleep Time) با قابلیت سفارشی‌سازی

• صدای بسیار پایین و عملکرد بدون نویز برای محیط‌های کاری آرام

• مناسب برای لحیم‌کاری انواع قطعات SMD از جمله SOIC، CHIP، QFP، PLCC، BGA و…

• کالیبراسیون ساده و سریع برای دقت بیشتر در دما و عملکرد

• سنسور مگنت هوشمند برای روشن و خاموش شدن خودکار دستگاه هنگام استفاده

• افزایش طول عمر المنت با کنترل هوشمند و سیستم خنک‌کننده فن اتوماتیک
