هویه یکی از ابزارهای ضروری برای هر مهندس، تعمیرکار یا علاقهمند به الکترونیک است. در فرآیند لحیمکاری قطعات روی بردهای مدار چاپی (PCB)، دمای دقیق و پایداری نوک هویه اهمیت حیاتی دارد. بههمین دلیل، در این پروژه قصد داریم یک هویه دیجیتالی رومیزی حرفهای با امکانات پیشرفته و قیمت تمامشده مناسب طراحی و معرفی کنیم. این هویه نهتنها جایگزینی عالی برای مدلهای تجاری گرانقیمت است، بلکه ویژگیهای منحصربهفردی را نیز در اختیار شما قرار میدهد.
چرا ساخت این هویه دیجیتالی، انتخابی هوشمندانه است؟
در بازار امروز، اغلب هویههای دیجیتالی حرفهای دارای قیمت بالا، امکانات محدود، و قابلیتهای غیرقابل ارتقاء هستند. اما این پروژه دقیقاً برای پر کردن این خلأ طراحی شده است؛ یک هویه دیجیتالی رومیزی سفارشی، اقتصادی، قابل اطمینان و با امکانات حرفهای، مخصوص علاقهمندان و متخصصان الکترونیک. ، این هویه امکانات زیر را در اختیار شما قرار میدهد:
هزینه ساخت پایین: بسیار ارزانتر از هویههای حرفهای بازار.
شخصیسازی کامل: تنظیم دما، زمانبندی، و پارامترهای PID بر اساس نیاز شما.
عملکرد حرفهای: دقت بالا و پایداری دمایی بینظیر با الگوریتم PID.
امکانات اختصاصی: سنسور تشخیص حرکت دقیق و سنسور تشخیص برداشتن دسته.
طراحی ارگونومیک: سبک، کوچک و جمع و جور، و مناسب برای استفاده طولانیمدت.
تنظیم دمای دقیق: دما به صورت دقیق قابل تنظیم است و با فیلتر هوشمند، نوسانات دما به حداقل میرسد.
طراحی حرفهای، ماژولار و جمعوجور با استفاده از باکسهای استاندارد

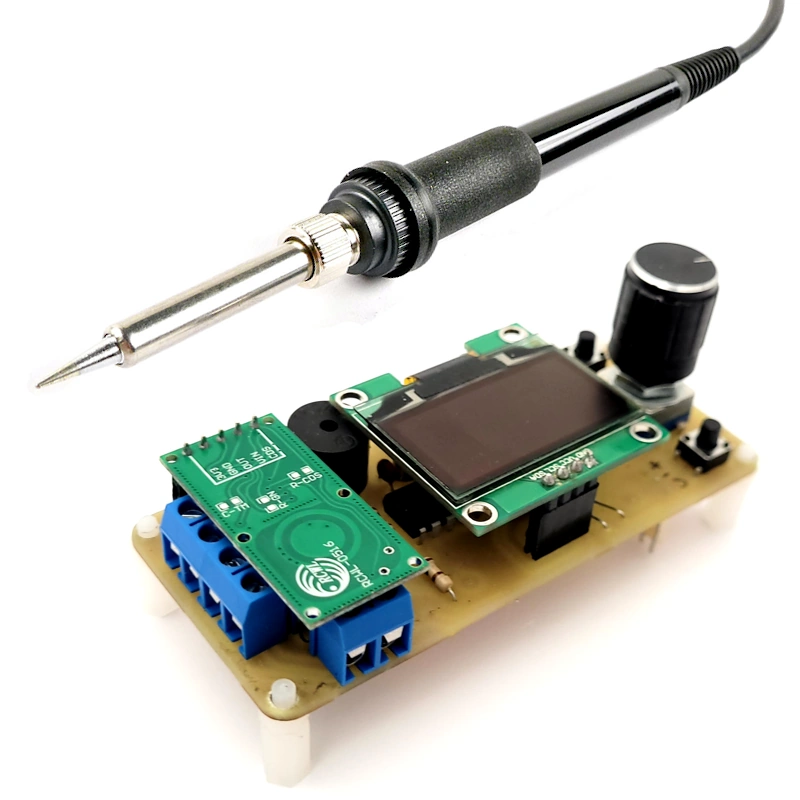

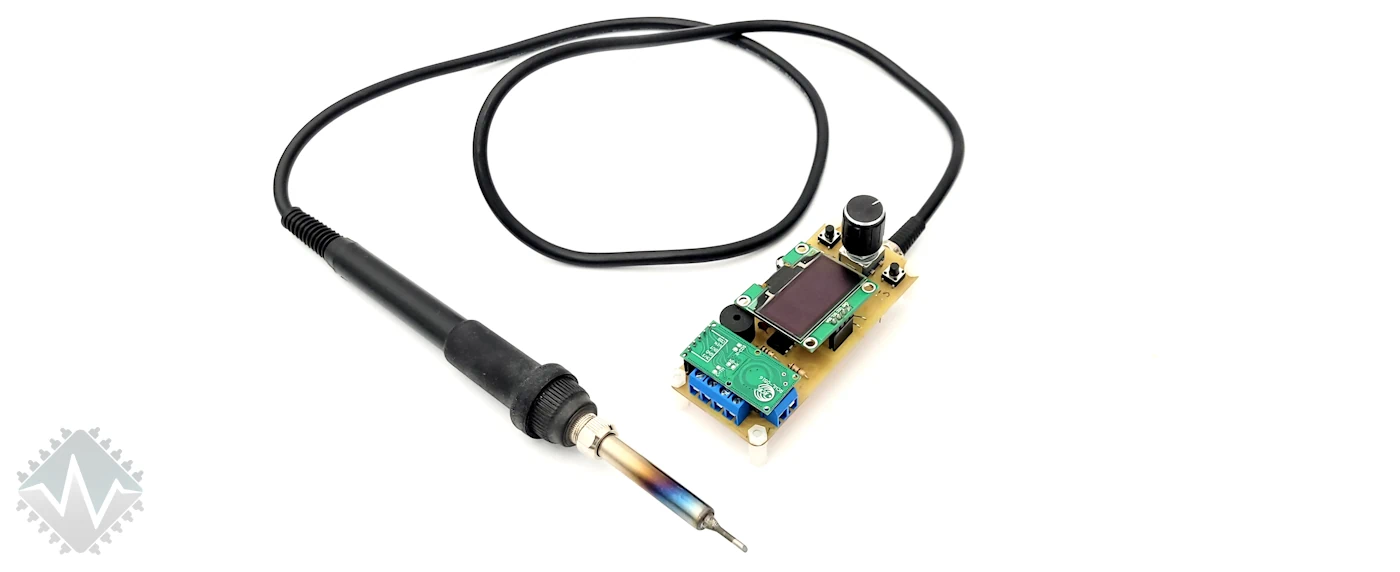

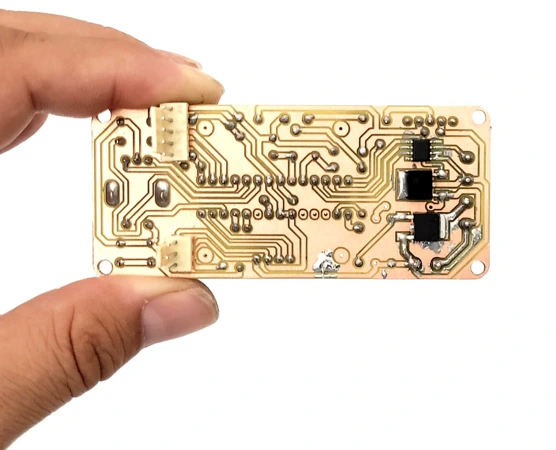

برد اصلی این هویه دیجیتالی با دقت بالا و ابعاد فشرده طراحی شده است بهگونهای که هم برای ساخت هویه قابل حمل و هم برای ساخت نسخه رومیزی قابل استفاده است.

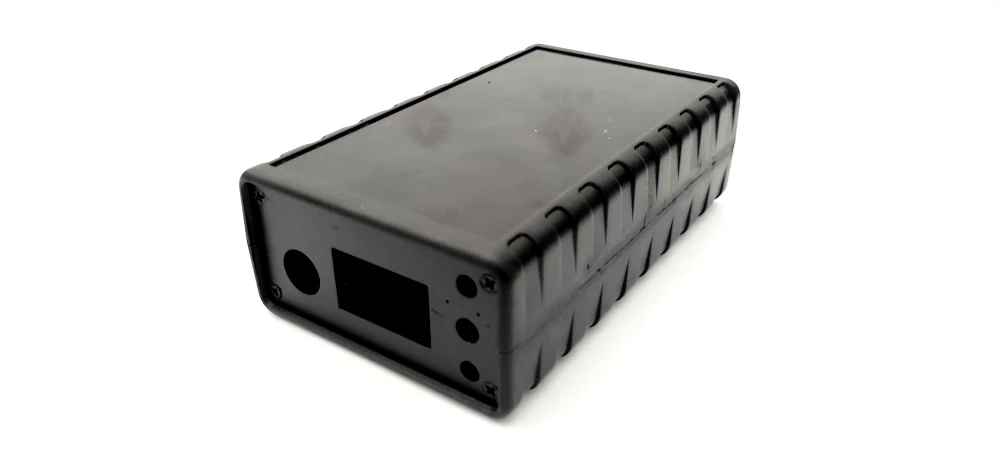

در نسخه رومیزی، ما از جعبه مدار استاندارد مدل BMD چهار تکه مشکی استفاده کردهایم که طراحی برد نیز کاملاً متناسب با ابعاد این جعبه انجام شده است. این موضوع باعث میشود تا کل سیستم بهصورت یک هویه دیجیتالی حرفهای، جمعوجور و زیبا درون یک باکس استاندارد جای گیرد.

در پنل جلویی این جعبه، همه اجزای کنترلی به شکلی منظم و کاربرپسند قرار گرفتهاند؛ از نمایشگر OLED با کیفیت برای نمایش لحظهای دما و وضعیت سیستم گرفته تا سنسور حرکتی RCWL-0516 برای مدیریت هوشمند مصرف انرژی. در کنار آنها، انکودر چرخشی با کلید فشاری و چند کلید مستقل، امکان تنظیم سریع و دقیق دستگاه را فراهم کردهاند. پنل پشتی نیز با چینشی کاملاً فنی و مرتب شامل ورودی تغذیه، کانکتور دسته هویه با ایزولاسیون استاندارد و کلید فیزیکی پاور است.

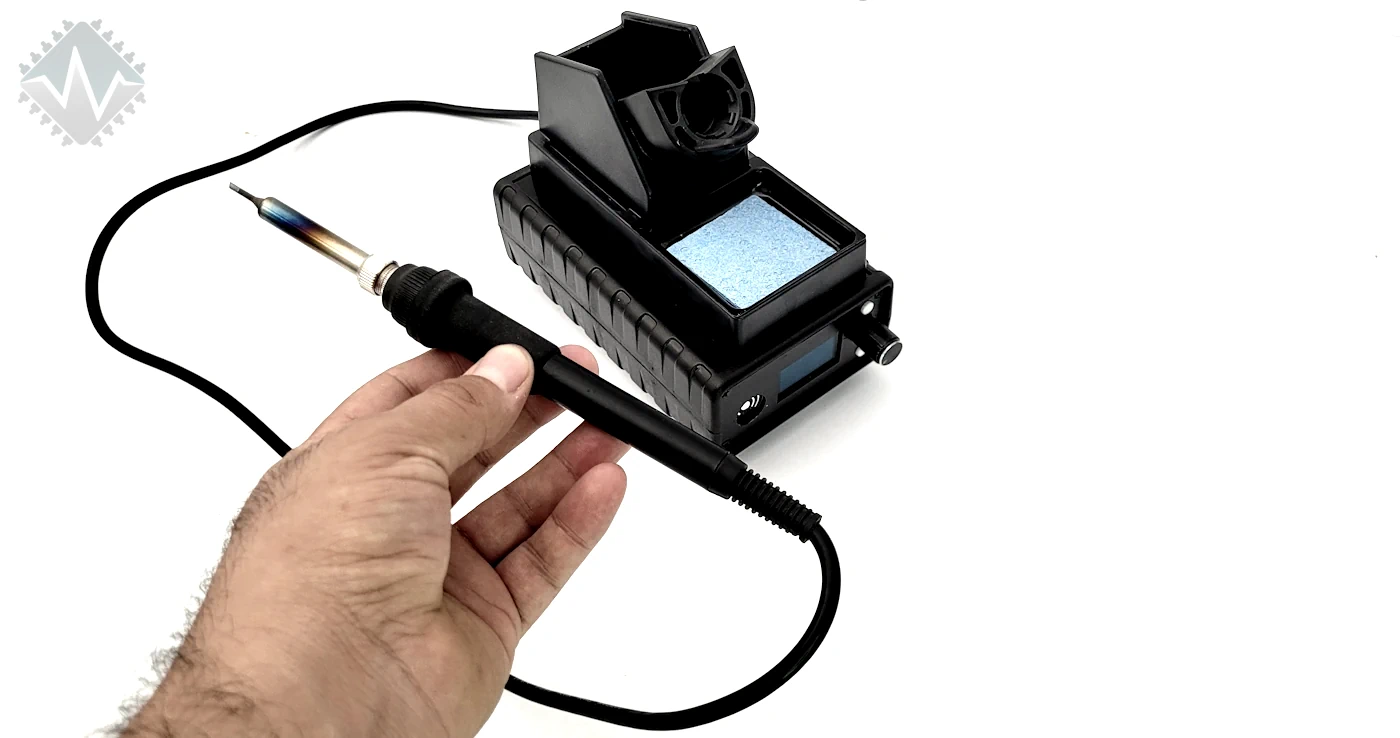

طراحی این باکس بهگونهای هوشمندانه انجام شده که نه تنها تمام اجزا به خوبی در جای خود قرار میگیرند، بلکه میتوان پایه نگهدارنده هویه را نیز بهراحتی روی آن نصب کرد و یک پکیج کامل، حرفهای و کمحجم از یک هویه دیجیتال رومیزی در اختیار داشت؛ راهکاری ایدهآل برای میزهای کاری کوچک یا محیطهای آموزشی و فنی.

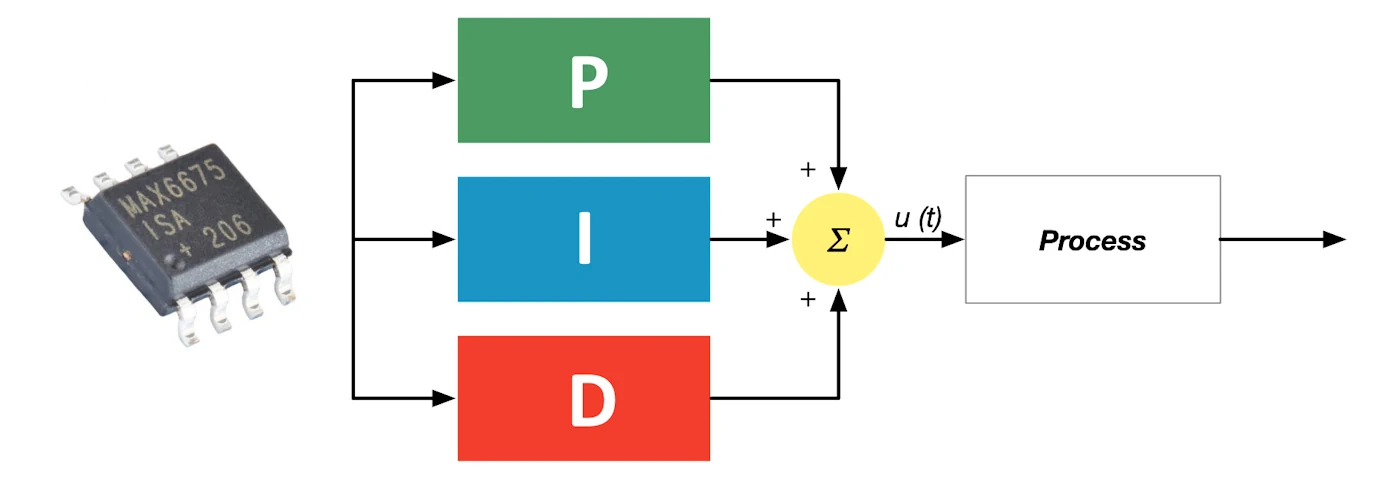

کنترل دمای دقیق هویه دیجیتالی با الگوریتم PID و سنسور صنعتی
در این هویه دیجیتال حرفهای، از یک سیستم کنترل حرارت پیشرفته مبتنی بر الگوریتم PID (تناسبی، انتگرالی، مشتقی) استفاده شده است. این الگوریتم با پردازش مداوم اختلاف دمای واقعی و دمای هدف، خروجی PWM را بهصورت هوشمند تنظیم میکند تا نوک هویه در سریعترین زمان ممکن به دمای موردنظر برسد و آن را با دقت بالا و پایداری حرارتی فوقالعاده حفظ کند.

برای اندازهگیری دما، از تراشه دقیق MAX6675 با رزولوشن ۱۲ بیتی استفاده شده است که به دلیل برخورداری از جبرانساز داخلی نقطهی سرد (Cold-Junction Compensation)، نیازی به محاسبات اضافی ندارد و خوانشهای دقیق و قابلاعتمادی را در محیطهای صنعتی فراهم میکند.
کاربر میتواند دمای کاری هویه را بین 100 تا 500 درجه سانتیگراد تنظیم کند، و به لطف وجود فیلتر نرمافزاری هوشمند، نوسانات احتمالی ناشی از نویز یا تغییرات لحظهای نیز بهطور مؤثر کاهش مییابند. همچنین امکان تنظیم سرعت گرمشدن نوک هویه نیز در منوی تنظیمات گنجانده شده تا بسته به حساسیت قطعات یا شرایط کاری، حرارتدهی دقیقتر و کنترلشدهتری صورت گیرد. این ترکیب از دقت اندازهگیری، کنترل پایدار، و تنظیمات انعطافپذیر، تجربهای کاملاً حرفهای در لحیمکاری را برای شما به ارمغان خواهد آورد.
اهمیت کالیبراسیون دما در هویههای دیجیتال و روش دقیق پیادهسازی آن

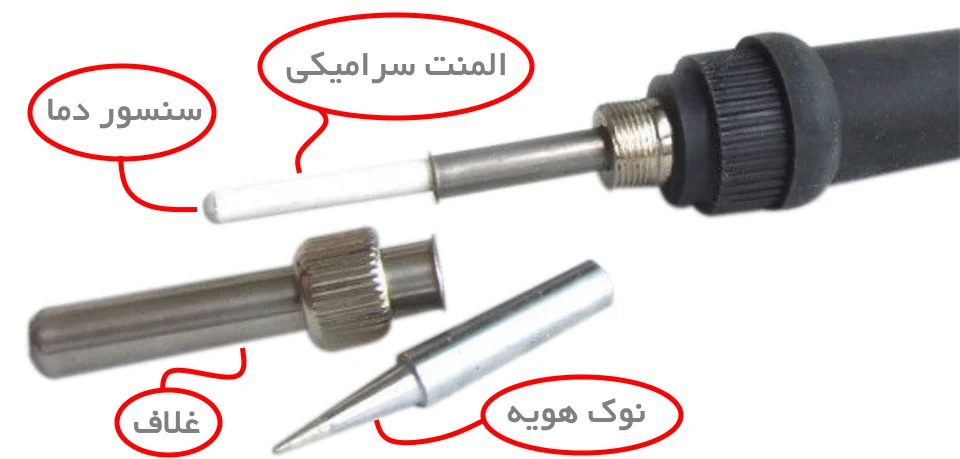

در هویههای دیجیتال، سنسور دما معمولاً دمای المنت حرارتی را اندازهگیری میکند، نه دمای واقعی نوک هویه. این در حالی است که عملیات لحیمکاری دقیقاً در نوک هویه انجام میشود. به همین دلیل، تفاوت دمایی بین نقطهای که سنسور قرار دارد و نوک هویه اجتنابناپذیر است. این اختلاف ممکن است به دلیل فاصله فیزیکی، جنس نوک هویه یا طراحی بدنه به وجود آید و اگر اصلاح نشود، منجر به نمایش دمای اشتباه روی نمایشگر و در نتیجه لحیمکاری بیکیفیت یا آسیب به قطعات حساس میشود.

برای رفع این مشکل، از فرآیند کالیبراسیون استفاده میکنیم. در پروژه ما که از سنسور MAX6675 استفاده شده، بهترین روش برای کالیبراسیون، رگرسیون خطی است. این روش به ما امکان میدهد دمای واقعی نوک هویه را با دقت بسیار بالا محاسبه کنیم. این روش هم سریع است، هم سبک برای اجرای روی آردوینو، و هم تنها با سه نقطه مرجع میتواند دقت لازم را فراهم کند. در نهایت، دمایی که روی نمایشگر هویه مشاهده میشود، دقیقاً همان دمایی است که روی نوک هویه و محل لحیمکاری وجود دارد.
تشخیص هوشمند حضور و موقعیت هویه برای کنترل خواب و خاموشی خودکار

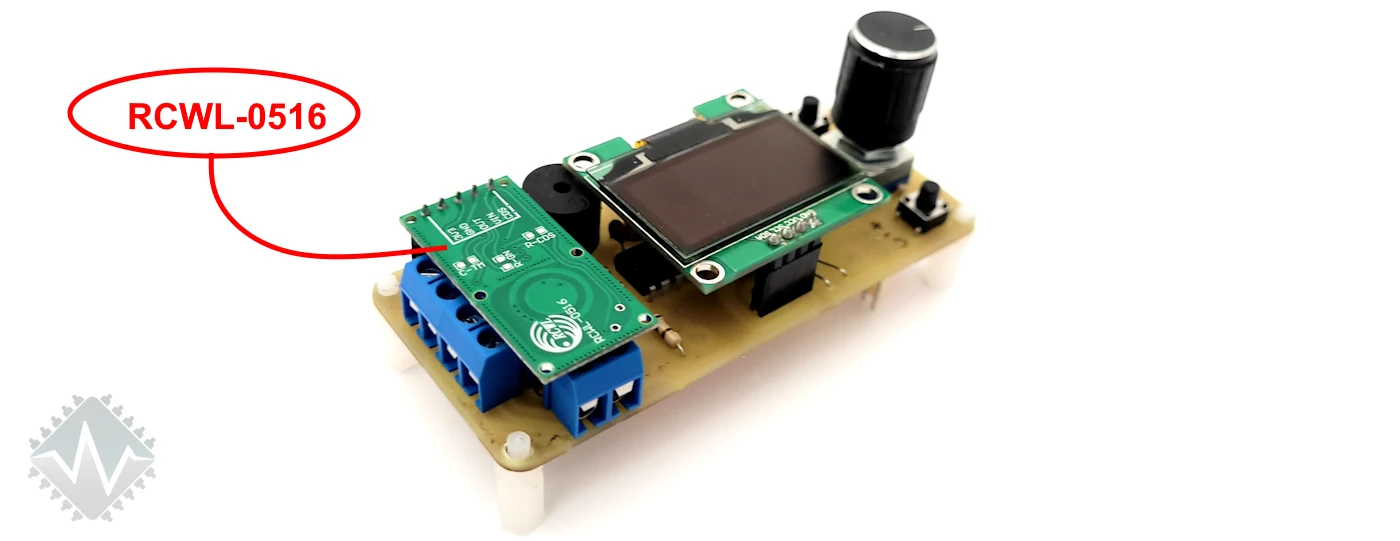

یکی از قابلیتهای برجسته و هوشمند این هویه دیجیتال، استفاده از سنسور تشخیص حرکت مایکروویو مدل RCWL-0516 است. این سنسور بهطور پیوسته حضور کاربر در مقابل هویه را بررسی میکند و اگر در بازه زمانی مشخصی (مثلاً ۱۵ دقیقه) حرکتی از سوی کاربر تشخیص داده نشود، دستگاه بهصورت خودکار وارد حالت خاموشی یا خواب میشود. این ویژگی نهتنها ایمنی را افزایش میدهد، بلکه بهطور چشمگیری باعث کاهش مصرف انرژی و افزایش عمر مفید المنت میشود.

ضمناً برای عملکرد دقیقتر و هوشمندانهتر، یک سنسور مادون قرمز نیز درون هولدر هویه قرار گرفته که تشخیص میدهد هویه در پایه قرار دارد یا توسط کاربر برداشته شده است.
کنترل پیشرفته دما هویه دیجیتال با مدهای SLEEP، BOOST و OFF
این هویه دیجیتال حرفهای به یک سیستم مدیریت پیشرفته و هوشمند حالتهای کاری Mode مجهز است که بسته به شرایط کاری و نیاز کاربر، بهصورت خودکار یا دستی بین وضعیتهای مختلف تغییر میکند. این حالتها با هدف افزایش دقت، ایمنی، صرفهجویی در انرژی و راحتی در لحیمکاری حرفهای طراحی شدهاند و شامل مودهای Boost ،Sleep و OFF می شود. زمان و دمای هر یک از این حالتها بهصورت کامل قابل تنظیم است و کاربر میتواند آنها را متناسب با نیاز خود فعال یا غیرفعال کند.
حالت Boost (تقویت موقت): برای لحیمکاریهای سنگین یا قطعاتی که به حرارت بیشتری نیاز دارند، حالت Boost طراحی شده است. با فعالسازی این حالت، دمای نوک هویه بهصورت موقت حدود ۵۰ درجه سانتیگراد (قابل تنظیم) افزایش مییابد و پس از 60 ثانیه به حالت Ready باز میگردد. این عملکرد، بدون آسیب به قطعات یا المنت، قدرت لحیمکاری را بهشکل کنترلشده افزایش میدهد. برای فعال شدن این حالت کافی است کلید روتاری انکودر رو فشار دهیم.
حالت Sleep (حالت استندبای): برای صرفهجویی در مصرف انرژی و افزایش طول عمر المنت، در صورتی که هویه برای مدت مشخصی بیاستفاده بماند (مثلاً ۱۵ دقیقه) که از بخش تنظیمات قابل تغییر است، دستگاه بهصورت هوشمند وارد حالت Sleep میشود. در این حالت دمای هویه کاهش مییابد (مثلاً به 150 درجه)، بهطوری که آمادهی گرم شدن سریع است ولی المنت بیدلیل فعال نماند.
حالت OFF (خاموش): در صورت بیاستفاده ماندن طولانیتر (مثلا 30 دقیقه) که از بخش تنظیمات قابل تغییر است، هویه به حالت OFF میرود. در این حالت المنت کاملاً خاموش میشود و دمای نوک به دمای محیط برمیگردد. بازگشت از حالت OFF فقط با فشردن دکمه پاور ممکن است.

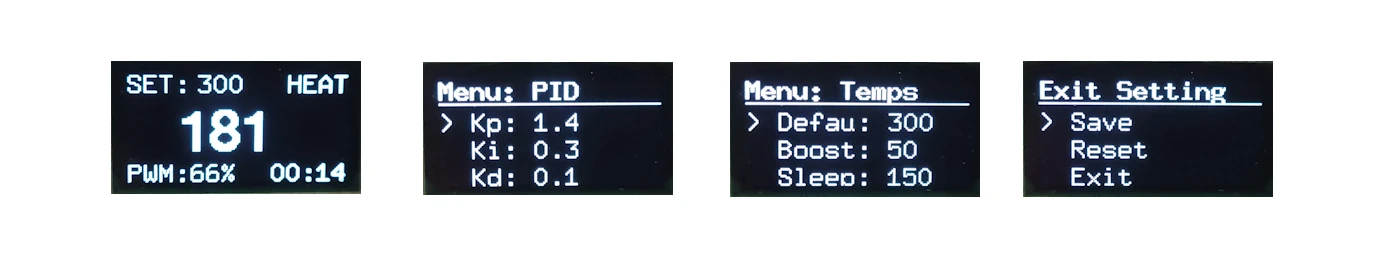

منوی تنظیمات هویه دیجیتال با طراحی ساده و کاربرپسند
برای کنترل کامل روی عملکرد هویه، یک منوی تنظیمات گرافیکی و چندمرحلهای طراحی شده است که با استفاده از انکودر چرخشی و نمایشگر OLED، دسترسی سریع و آسان به تمام پارامترهای مهم را فراهم میکند. کاربر میتواند به سادگی در بین دستهبندیهای مختلف مانند تنظیمات PID، فیلتر دما، کالیبراسیون، مدیریت دماها، تایمرها، صدا و ویژگیهای هوشمند حرکت، جابهجا شود و هر بخش را با دقت تنظیم کند.

تغییرات اعمالشده توسط کاربر، بهصورت آنی در حافظه EEPROM ذخیره میشوند؛ بنابراین حتی پس از قطع برق یا ریست دستگاه، تنظیمات قبلی حفظ خواهند شد. این ویژگی باعث میشود هویه دیجیتالی شما همواره مطابق با نیاز و سلیقهی شما باقی بماند، بدون نیاز به تنظیم مجدد پس از هر بار روشن شدن.
ویژگیهای هویه هویه دیجیتالی رومیزی حرفهای با قابلیت تنظیم دقیق دما
-
عملکرد دقیق و سریعتر نسبت به هویههای معمولی، با کنترل حرارتی پایدار
-
طراحی سبک، جمعوجور و کوچک برای استفاده روی میز کار یا در پروژههای سیار
-
رابط کاربری گرافیکی ساده و کاربرپسند با دکمه یا انکودر چرخشی
-
نمایشگر OLED با وضوح بالا، مصرف برق بسیار پایین و خوانایی عالی در نورهای مختلف
-
قابلیت تنظیم دمای کاری از ۱۰۰ تا ۵۰۰ درجه سانتیگراد متناسب با نیاز شما
-
کنترل هوشمند دما با الگوریتم PID و فیلتر نرمافزاری برای جلوگیری از نوسانات و پرش دما
-
تنظیم سرعت گرمشدن المنت بهمنظور کنترل جریان راهاندازی و عمر بیشتر قطعات
-
پشتیبانی از مدهای کاری: Sleep، Boost، Off و Ready
-
امکان تعریف دما و زمان اختصاصی برای هر مد از طریق منوی تنظیمات
-
تشخیص هوشمند عدم حضور کاربر با سنسور مایکروویو RCWL-0516
-
تشخیص قرارگیری یا برداشتهشدن هویه از پایه با سنسور مادونقرمز درون هولدر
-
کالیبراسیون هویه دیجیتال با دقت بالا جهت تنظیم دقیق دمای نوک هویه
-
ذخیرهسازی تمام تنظیمات در حافظه EEPROM جهت حفظ اطلاعات پس از خاموشی
-
قابلیت بازگردانی تنظیمات به حالت کارخانه تنها با یک کلیک
-
سازگار با انواع نوکهای هویه شامل سوزنی، قاشقی، تبری و مدلهای تخصصی
-
مناسب برای کارهای بسیار ظریف تا لحیمکاریهای سنگین و صنعتی
- پشتیبانی از هویه یدکی GORDAK ، YIHUA و سایر برندها
محتوای ارائه شده در این آموزشی شامل موارد زیر است
-
سورسکد کامل آردوینو همراه با کتابخانه های مورد نیاز
-
فایل هگز نهایی به همراه تنظیمات دقیق فیوزبیتها
-
توضیح کامل و خط به خط برنامه نویسی
-
فایل پروژه خام آلتیوم با قابلیت ویرایش و سفارشیسازی
-
شماتیک دقیق و کامل مدار به صورت فایل آلتیوم و PDF
-
طراحی حرفهای فیبر مدار چاپی (PCB) به صورت آلتیوم و PDF
-
لیست جامع قطعات مورد نیاز جهت تهیه و ساخت
-
فایل طراحی DXF برای پنل جلو و پشت باکس
-
تصاویر راهنمای کامل ساخت دستگاه
-
فیلم آموزشی برنامهنویسی کامل هویه دیجیتال (45:00 دقیقه)
-
فیلم آموزشی توضیح سختافزار و عملکرد مدار (10:00 دقیقه)
-
فیلم آموزش گام به گام انجام کالیبراسیون هویه (14:00 دقیقه)
-
فیلم آموزشی ساخت و مونتاژ هویه دیجیتال (07:00 دقیقه)
پس از خرید و تهیه این آموزش، به تمامی فایلها و منابع پروژه دسترسی کامل خواهید داشت. تمامی فایلها قابل دانلود هستند و دسترسی شما به آنها دائمی و بدون محدودیت خواهد بود.
