دوره آموزش ساخت ربات نویسنده و نقاش

در این دوره آموزش ساخت ربات CNC نویسنده و نقاش را از 0 تا 100 بیان میکنیم و روش کار با دستگاه را به صورت کامل آموزش میدهیم. این دستگاه در واقع یک ربات نویسنده و طراح یا نقاش است که قادر است به صورت اتوماتیک و بدون دخالت کاربر، طرحها و متنهای مختلف و متنوع را به صورت دقیق، توسط انواع وسیله نوشتاری مانند مداد، خودکار، ماژیک و ... روی سطحهای مختلف مانند کاغذ، چوب، پلکسی، وایت برد، cd، dvd و ... رسم کند یا بنویسد.


دوره آموزش ساخت ربات نویسنده و نقاش
🟠 زمان ویدیو 7 ساعت
🟡 حجم دانلود 3 گیگابایت
🟢 تعداد دیدگاه 37 دیدگاه
🔵 امتیاز ویدیو 5 ستاره
🟣 بازدید دوره 21,449 نفر

توضیحات تکمیلی دوره

دوره آموزش ساخت ربات نویسنده و نقاش را به صورت کامل و عملی از 0 تا 100 ارائه میدهیم و همه ی بخشهای موردنیاز جهت ساخت و استفاده کامل از دستگاه را به صورت ویدیویی و به زبان فارسی برای اولین بار آموزش میدهیم. در این دوره آموزشی، ساخت ربات نویسنده را با بخش مکانیکی آن شروع و با طراحی نرم افزاری و تولید خروجی مناسب برای آن به پایان میرسانیم.



طراحی ربات نویسنده و نقاش

ما ربات نویسنده و نقاش را به صورت کاملا اختصاصی و حرفه ای طراحی کرده ایم و به آن قابلیتها و ویژگیهایی داده ایم که در هیچ دستگاهی با کارایی مشابه، استفاده نشده است. با طراحی صورت گرفته برای دستگاه، کاربر میتواند بهترین نتیجه ی ممکن را از کار کردن با دستگاه بگیرد.

دستگاه را چندین و چند بار، از نو طراحی کرده ایم و زمان زیادی را صرف طراحی آن کرده ایم و تستهای مختلفی را روی آن انجام داده ایم و در هر مرحله، بازبینیهای زیادی را در طراحی دستگاه صورت داده ایم تا نهایتا بهترین و با کیفیت ترین طرح، در اختیار کاربران قرار بگیرد و کیفیت آموزش ساخت ربات نویسنده و نقاش در بالاترین سطح خود باشد.



برخی از کاربردهای ربات نویسنده و طراح

  • با استفاده از این دستگاه، کاربر میتواند متنها و نوشته های مختلفی را با فونتهای دلخواه و با کیفیت بالایی بنویسد.
  • توسط این دستگاه کاربر میتواند طرحها و نقشهای مختلف و متنوعی را با دقت زیادی رسم کند.
  • با دستگاه نویسنده یا نقاشی که طراحی کردیم، کاربر میتواند عکسهای گرفته شده توسط موبایل یا دوربین خود را ابتدا به طرح مناسب تبدیل و سپس آنها را توسط دستگاه بکشد.
  • توسط این دستگاه کاربر میتواند امضای خود را به صورت کاملا واقعی و حتی بهتر از نسخه ی دستنویس امضای خودش، در زیر فرمها و نوشته های مختلف درج کند که آموزش انجام این کار هم داخل دوره بیان شده است.
  • یکی دیگر از کارهای کاربردی و جذابی که میتوان با دستگاه انجام داد، نوشتن متن با رنگهای مختلف یا کشیدن طرحهای رنگی است. آموزش انجام این کار نیز در دوره بیان می شود.
  • توسط این دستگاه میتوان عنوان دوره یا محتوای کپی شده در cd یا dvd را توسط ماژیکهای ضد آب و مخصوص cd/dvd، روی سطح آنها نوشت.
  • کاربر میتواند به جای خودکار یا مداد، ماژیکهای خوراکی را روی دستگاه نصب کند و طرحها و نوشته های مختلفی را روی فوندانت کیک رسم کند و کیک خود را تزئین کند.
  • کاربر با این ربات نویسنده و نقاش ، به یک هنرمند کامل تبدیل می شود و میتواند بدون خستگی دست و بدون اتلاف وقت، طرحها و نوشته های خود را به صورت دقیق و ظریف، توسط ربات بنویسد.
  • این دستگاه بسیار دقیق است و میتواند متنها و طرحهای مختلف را بدون هیچگونه اشتباهی و به صورت کاملا دقیق و با کمترین خطا، رسم کند. دستگاه تقریبا از هر نوع مداد یا خودکاری پشتیبانی میکند و میتوان انواع مختلف مداد و خودکار با نوکهای ریز و درشت را داخل دستگاه قرار داد.



کار با ربات نویسنده و طراح

استفاده از دستگاه نویسنده بسیار ساده است. کافیست نوشته و یا طرح مورد نظر خود را در نرم افزار مربوطه وارد و از آن خروجی مناسب بگیرید و سپس این خروجی را به ربات بدهید تا دستگاه، طرح و یا نوشته ی شما را با کمترین خطای ممکن اجرا کند. در دوره آموزش ساخت ربات نویسنده و نقاش این موارد به صورت کامل آموزش داده شده است.

آماده کردن متن و طرح برای این دستگاه توسط کامپیوتر انجام می شود. کاربر میتواند برای متنهای خود، فونت دلخواه را انتخاب و آنها را توسط دستگاه بنویسد. همچنین میتواند طرحها و نقشهای مختلف و متنوع را برای ارسال به دستگاه آماده کند و آنها را با کیفیت بالایی رسم کند.

در این دوره، آموزش ساخت ربات نویسنده و نقاش و انجام طراحی مناسب برای آن و همچنین روشهای تولید و گرفتن خروجی مناسب برای ربات بیان شده اند.



طرز عملکرد ربات نویسنده و نقاش

نحوه ی کار این دستگاه کاملا مشابه دستگاه های CNC موجود در بازار است و براساس اصول دستگاه های CNC کار میکند. در حقیقت این دستگاه همان CNC است که به جای ابزار برش و حکاکی، با وسایل نوشتاری مانند مداد یا خودکار کار میکند.

دستگاهی که طراحی کرده ایم سه محوره است، یعنی دارای سه محور جهت حرکت در سه راستای X ، Y و Z است. محورهای دستگاه توسط موتورهای استپر کنترل می شوند و حرکت میکنند.

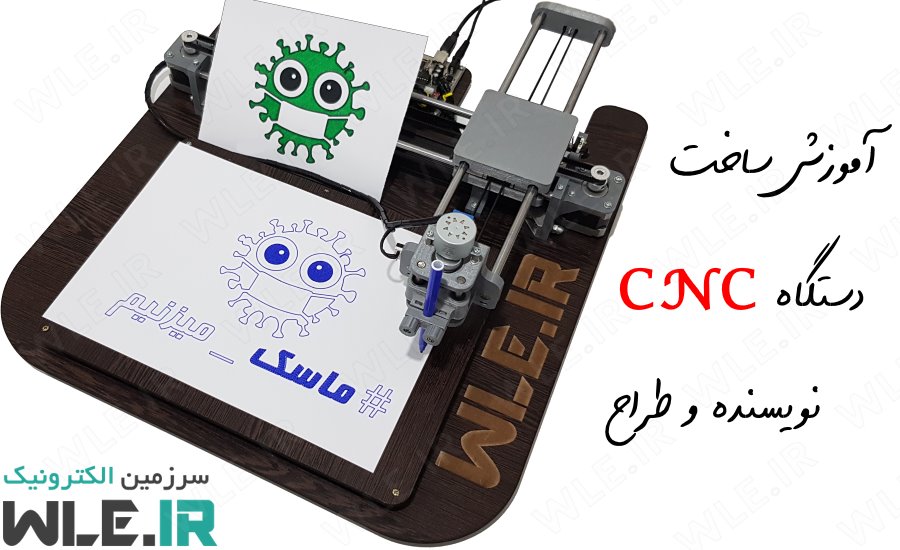

آموزش ساخت ربات CNC نویسنده و نقاش

دستگاه CNC نویسنده و نقاش

دو عدد از استپرموتورها حرکات رو به جلو-عقب(در راستای Y) و چپ-راست(در راستای X) را کنترل میکنند و استپرموتور سوم حرکت بالا-پایین(در راستای Z) را کنترل میکند.

استپر موتورها یا موتورهای پله ای، همانطور که از اسمشان پیداست، به صورت پله ای یا گام به گام حرکت میکنند و در نتیجه میتوان توسط آنها حرکات بسیار دقیق را انجام داد. همین امر باعث شده که تقریبا در همه ی دستگاه های CNC از استپر موتورها استفاده شود. ما نیز برای دستگاه نویسنده خود که در آن نحوه ی حرکت بسیار مهم است، از استپر موتورها استفاده کرده ایم و یک دستگاه سه محوره دقیق طراحی کرده ایم.

به صورت کلی، آموزش ساخت دستگاه را در سه فصل 1- بخش مکانیکی ، 2- بخش الکترونیکی و 3- بخش نرم افزاری ارائه میدهیم که در ادامه، توضیحات این بخشها را بیان میکنیم.



مکانیک ربات نویسنده و نقاش

بخش مکانیکی دستگاه یکی از بخشهای بسیار مهم ربات است که اگر طراحی آن اصولی و درست نباشد، نمیتوان انتظار عملکرد قابل قبولی را از دستگاه داشت. ما در طراحی بخشها و اجزای مختلف دستگاه، حساسیت و وسواس بسیار بالایی به خرج داده ایم و اجزای دستگاه را بارها و بارها طراحی مجدد کرده ایم و زمان زیادی را صرف طراحی بخش مکانیکی کرده ایم تا بهترین نتیجه ی ممکن حاصل شود.

طراحی بخش مکانیکی دستگاه نویسنده و نقاش را به صورت کاملا اختصاصی انجام داده ایم و نکات بسیار ریز و مهمی که تاثیر بسیار زیادی روی عملکرد دستگاه دارند را در طراحی بخش مکانیکی دستگاه پیاده سازی کرده ایم تا کاربر بتواند بهترین نتیجه ممکن را از دستگاه بگیرد و طراحیهای دقیقی را با آن انجام دهد.

در این فصل ابتدا کلیه ی قطعات موردنیاز جهت ساخت بخش مکانیکی دستگاه را به صورت کامل معرفی میکنیم و کاربرد هر یک از آنها را بیان و سپس روش مونتاژ بخش مکانیکی دستگاه را آموزش میدهیم و آن را به صورت کامل برای مرحله بعد آماده میکنیم.



الکترونیک ربات نویسنده و نقاش

در بخش الکترونیکی دستگاه که مربوط به ساخت برد کنترل دستگاه است، پس از معرفی کامل قطعات الکترونیکی موردنیاز جهت ساخت برد کنترل، در ابتدا روش لحیمکاری و مونتاژ برد را به صورت تصویری بیان میکنیم و سپس روش پروگرم کردن برد را آموزش میدهیم.

برد کنترل ربات CNC نویسنده و نقاش

دستگاه CNC نویسنده و نقاش

استپر موتورها و سایر بخشهای الکترونیکی دستگاه نویسنده مانند سوئیچهای امنیتی و … ، به این برد کنترل متصل می شوند و توسط محاسباتی که در این برد صورت میگیرد، کنترل می شوند. در ادامه ی مباحث آموزشی دوره، روش انجام صحیح این اتصالات به برد را بیان میکنیم و کانفیگ کامل برد را آموزش میدهیم.

پس از اینکه بخش مکانیکی دستگاه آماده شد و ساخت برد کنترل هم به پایان رسید، اکنون آماده ایم که دستگاه را متناسب با نیازهای خود و قطعات انتخاب شده برای دستگاه، از لحاظ نرم افزاری کانفیگ و پیکره بندی کنیم و آن را برای رسم دقیق طراحیهای خود آماده کنیم. در فصل دوم دوره، این موارد آموزش داده می شوند و دستگاه را به صورت کامل، کانفیگ و آماده ی رسم طرحهای خود میکنیم.



نرم افزار ربات نویسنده و نقاش

هر چند که بخش مکانیکی ربات بسیار مهم است، اما تا زمانیکه ربات به درستی کانفیگ نشود و فایل مناسبی برای آن طراحی نشود، نمیتواند عملکرد مطلوبی که باید را داشته باشد.

در فصل سوم از دوره آموزشی ساخت ربات نویسنده، آموزش کار با برنامه های مختلفی را جهت طراحی کردن طرحهای موردنظر خود بیان میکنیم.

فایلهایی که دستگاه قادر به کار کردن با آنهاست فایلهای مخصوصی هستند که G-code نامیده می شوند. پس از اینکه طراحی را در نرم افزارهای معرفی شده در بالا انجام دادیم، روش گرفتن خروجی g-code مناسب جهت ارسال به دستگاه را بیان میکنیم.

G-code در حقیقت یک زبان برنامه نویسی برای دستگاه های CNC است. G-code مخفف Geometric Code به معنی کد هندسی است. ما از این زبان استفاده میکنیم تا به دستگاه بگوییم که چه کاری انجام دهد. دستورات G-code به دستگاه میگویند که کجا حرکت کند، با چه سرعتی حرکت کند و چه طرحی را رسم کند.

پس از آنکه خروجی مناسب گرفته شد، در مرحله ی آخر لازم است که این خروجی روی دستگاه انتقال داده شود تا دستگاه طرح ما را رسم کند.

برای کنترل ربات نویسنده و طراح خود برنامه هایی را معرفی و روش کار با آنها را آموزش میدهیم. سپس روش انتقال خروجی به دستگاه و انجام طراحی توسط آن را نیز به صورت کامل بیان میکنیم.

فهرست مطالب ارائه شده

فصل اول : مکانیک

قطعات مکانیکی

  • معرفی کامل قطعات مکانیکی موردنیاز جهت ساخت ربات
  • آموزش کار با قطعات مکانیکی دستگاه
  • راهنمای کامل خرید قطعات مکانیکی موردنیاز
  • معرفی فروشگاه جهت خرید قطعات دستگاه

مونتاژ

  • راهنمای کامل نحوه و روش مونتاژ و آماده سازی بخش مکانیکی ربات
  • بیان نکات مهمی جهت مونتاژ بهتر بخش مکانیکی

فصل دوم : الکترونیک

ساخت و مونتاژ برد کنترل

  • معرفی قطعات موردنیاز جهت ساخت برد الکترونیکی
  • آموزش کار با قطعات الکترونیکی و راه اندازی آنها
  • آموزش ساخت PCB برد کنترل ربات
  • مونتاژ و لحیمکاری کامل برد کنترل ربات
  • آماده سازی کامل برد کنترل

تست PCB برد کنترل

  • تست برد کنترل ساخته شده
  • آماده سازی سخت افزاری استپر موتورها
  • اتصال استپر موتورها به برد کنترل
  • راه اندازی استپر موتورها توسط برد کنترل
  • اتصال کلیدهای محافظ به برد کنترل
  • کنترل استپر موتورها با کلیدهای محافظ

پروگرم کردن برد کنترل

  • کانفیگ و پیکره بندی تنظیمات سورس کد دستگاه
  • آموزش برنامه ریزی و پروگرم کردن برد کنترل ربات

تنظیمات برد کنترل

  • آموزش کامل انجام تنظیمات دستگاه نویسنده
  • آموزش تنظیم نرم افزاری استپر موتورها متناسب با دستگاه
  • آماده سازی بهینه دستگاه جهت شروع کار با آن

کنترل دستگاه توسط برد کنترل

  • اتصال دستگاه به برد کنترل
  • کنترل و حرکت دستگاه توسط برد ساخته شده

فصل سوم : نرم افزار

نرم افزارهای طراحی برای ربات نویسنده

  • آموزش طراحی با برنامه های مخصوص ربات نویسنده
  • آموزش آماده سازی فایلها جهت ارسال به دستگاه

انجام طراحی برای ربات

  • آموزش نوشتن متنهای مختلف با فونتهای متنوع توسط دستگاه
  • آموزش کشیدن طرحهای هنری مختلف با دستگاه
  • آموزش ساخت نسخه الکترونیکی امضا و درج آن توسط دستگاه
  • آموزش کشیدن طرحهای رنگی با دستگاه
  • آموزش استفاده از وسایل نوشتاری مختلف(خودکار، ماژیک و … )

خروجی جهت انتقال به دستگاه

  • G-code چیست؟
  • آموزش ساخت خروجی مناسب برای انتقال به دستگاه

نرم افزار کنترل دستگاه نویسنده

  • معرفی برنامه های مناسب جهت کنترل دستگاه
  • آموزش کار با برنامه کنترل دستگاه
  • آماده سازی و کانفیگ سخت افزار جهت رسم دقیق
  • آموزش انتقال طرح آماده شده و خروجی گرفته شده روی دستگاه

پیش نیازهای دوره

با مراجعه به سرفصلهای ارائه شده میتوانید جامعیت دوره آموزشی را مشاهده کنید. آموزش به گونه ای ارائه می شود که برای ساخت این دستگاه، کاربران هیچ پیش نیازی لازم نداشته باشند و همه ی افراد با هر رده سنی میتوانند با دنبال کردن آموزشهای جامع ارائه شده، دستگاه را به صورت کامل برای خود بسازند و از آن استفاده کنند

ویدیوهای پیش‌نمایش

درج امضا
رسم طرح قلب رنگی
رسم لوگوی رنگی Google با ربات نویسنده و طراح
نقشه ایران
رسم طرح خودرو یا ماژیک
نوشتن روی cd و dvd با ماژیک مخصوص
طرح برج ایفل
نوشتن با فونتهای مختلف
رسم طرح فنی
رسم لوگو
طرح ماسک زدن 1
طرح ماسک زدن 2
نوشتن شعر با ماژیک
وشتن شعر با خودکار 1
نوشتن شعر با خودکار 2
تسلا
انیشتین

برای این مطلب ۳۷ دیدگاه ثبت شده است

جابر

سلام
اگه گام لید اسکرو کمتر باشه موردی پیش نمیاد ؟

آمانج عبداله زاده : سلام
قطعات طبق مشخصاتی که اعلام شده خریداری بشه

پاسخ
1402/12/19
وحید

سلام مهندس جان عزیز دستت درد نکنه بابت اموزش عالی من این دستگاه رو ساختم کامل هست یه مشکلی که که من الان باهاش دارم اینکه مثلا موقع نوشتن فایل تست اول wle یهو موقع نوشتن Alarm میده و استپ میشه و باید دوباره از اول شروع کنی و اذیت میکنه
و گاهی اوقات وقتی به طرف x+ میاد تق توق میکنه محور y عقب جلو میشه
و یه سوالم داشتم چجوری تنظیم کنم مثلا وقتی فایل تست اول مینوسه محور z زیاد بالا بره

با تشکر از جوابگویی عالی که سری های قبل مشکلاتی که داشتم زودتر جواب دادید👌

آمانج عبداله زاده : سلام. خواهش میکنم
در مورد سوال اول اینکه بخش مکانیک دستگاهتون مشکل داره. طبق آموزش تمام نکات رو رعایت کنید
در مورد سوال دوم هم داخل آموزش توضیح داده شده
موفق باشید

پاسخ
1402/05/24
وحید

سلام مهندس کام پورت اختصاص داده نمیشه 12 ولت هم وصل شدنی کام پورت اختصاص داده نمیشه

آمانج عبداله زاده : سلام
بردی که ساختید مشکل داره که این اتفاق نمیفته
برد رو چک کنید و آیسی ارتباط سریال رو هم چک کنید

پاسخ
1402/05/22
وحید

سلام وقت بخیر وقتی نرم افزار UGS نصب میکنیم و به دستگاه متصل میکنیم جامپر سریال باید زده شده باشه یا نه؟ چون من وصل میکنم تغذیه هم میدم چیزی نمیاره برام

آمانج عبداله زاده : سلام. جامپر کنار ورودی usb برای پروگرم کردن برد باید وصل باشه فقط
چک کنید ببینید پورت کام به برد شما اختصاص داده شده یا خیر

پاسخ
1402/05/22
مهدی

سلام برای پرینت سه بعدی قطعات خوبه که تراکم 20 درصد با صخامت لایه گزاری 0/2mm پرینت بگیریم ؟

آمانج عبداله زاده : سلام. بله این تنظیمات مناسب هست

پاسخ
1402/04/16
مهران

سلام . توضیحات عالی . واقعا زحمت فراوانی کشیدید بابت اموزش ممنونم از شما

آمانج عبداله زاده : با سلام. خواهش میکنم. موفق باشید

پاسخ
1402/03/11
فرزانه

سلام لیست اقلام مورد نیاز برای ساخت رو میشه بفرمایید ؟

آمانج عبداله زاده : سلام. قطعات زیادی استفاده شده که در دوره به صورت کامل توضیح داده شدن. استپرموتور، شفت هارد و بلبرینگ خطی چن تا از قطعات هستن

پاسخ
1402/02/24
محمد

سلام وقت بخیر این دستگاه قابلیت تبدیل شدن به cnc با نصب اسپیندل موتور رو داره؟

آمانج عبداله زاده : سلام. خیر

پاسخ
1402/02/07
سید حسین

سلام وقت بخیر.
مهندس ممنون از راهنماییتون مشکل بنده با دیدن جلسه پنجم حل شد.
سپاسگزارم.

آمانج عبداله زاده : خواهش میکنم

پاسخ
1401/10/26
سید حسین

سلام وقت بخیر.
از دوره ی بسیار خوبتون سپاسگزارم.
ببخشید بنده تمام مراحل را انجام دادم همه چی اوکی هست،مهندس فقط یه مشکلی که من بهش بر خوردم این هست که بعد از زدن دکمه home machine سیستم آلارم میده دلیل چه می تونه باشه؟

آمانج عبداله زاده : سلام وقت بخیر. خواهش میکنم
تنظیمات رو چک کنید که دقیقا مطابق مطالب آموزش داده شده باشه. اتصالات limit switchها هم بررسی بشه

پاسخ
1401/10/26
رامین

سلام درود خدمت مهندس
ببخشید برد کنترل دستگاه قابلیت راه اندازی چهارتا استیپر موتور رو دارد دو تا تو محور y یک تا x و اون یکی تو محور z

آمانج عبداله زاده : سلام. بله

پاسخ
1401/10/04
سعید

سلام، لطفا بفرمایید امکان تهیه قطعات آماده از طرف شما وجود داره، و اگر ممکنه هزینش چقدر میشه؟ ممنونم

آمانج عبداله زاده : با سلام
ما قطعات رو نداریم ولی لیست فروشگاه ها برای تهیه قطعات پیوست فایلها شده

پاسخ
1401/07/01
علیرضا

سلام.شما از سیستم حرکتی T استفاده کرده اید.آیا میتوان با همین نرم افزار ی که استفاده کرده اید از سیستم حرکتی H استفاده کرد؟تشکر

آمانج عبداله زاده : سلام
اینترفیسی که با اون فایلها برای دستگاه ارسال میشود کاری به نوع سیستم حرکتی نداره و نحوه حرکت سیستم به مکانیک و پردازنده مربوط می شود.

پاسخ
1401/01/31
رامین

سلام مهندس قطعات پرینت شده موجود دارین برای خرید

کامران محمودزاده : با سلام ، فعلا موجود نداریم ولی به زودی به صورت پک قطعات رو اماده می کنیم

پاسخ
1400/12/23
حسن

سلام مهندس وقت بخیر
میشه بگین هزینه قطعاتش حدودا چند در میاد؟

پاسخ
1399/09/30
ممویی

سلام.
آیا این دستگاه به صورت کیت که توسط کاربر مونتاژ شود قابل خریداری است?
تشکر

آمانج عبداله زاده : با سلام. جزئیات برای شما ایمیل شد

پاسخ
1399/09/22
حمید

با عرض سلام
استاد واقعا مثل همه دورها عالی بدون نقص و کاربردی

آمانج عبداله زاده : سلام وقت بخیر. تشکر. نظر لطف شماست.

پاسخ
1399/08/27
سید جواد

پاسخگویی و پشتیبانی دوره بسیار عالی است.

پاسخ
1399/08/27
عیسی

سلام باتشکر از زحمات شما کاش یک پک کامل هم از کلیه قطعات وملزومات لازم برای اشخاصی که عضو دوره مجازی بودن در صورت رضایت با پرداخت وجه… از سایت شما قابل تهیه بود باتشکر

آمانج عبداله زاده : سلام وقت بخیر. خواهش میکنم
این مورد بررسی خواهد شد

پاسخ
1399/08/07
فرشاد

با تشکر مجدد از شما،دوره خریداری شد،با توجه به کیفیت و دقتی که در دستگاه ساخته شده شما دیده میشود ،به احتمال قوی بتوان pcb های یک لایه و نسبتا ساده رو با ماژیکهای ضد آب روی فیبر مدار چاپی ترسیم نمود.با سپاس فراوان از شما.

پاسخ
1399/07/16
