آموزش کامل بررسی و راه اندازی ماژول کدلرن RXC6

با آموزش کامل برررسی و راه اندازی ماژول کدلرن RXC6 در خدمت شما هستیم . همان طور که می دانیم ریموت های کدلرن یکی از محبوب ترین ریموت های موجود در بازار هستند . کار با این ریموت ها بسیار ساده هست و همین امر باعث شده است این ریموت ها بیشترین سهم بازار را در اختیار بگیرند. ماژول RXC6 یک ماژول جمع و جور است که امکانات زیادی را در اختیار ما قرار می دهد و با هزینه بسیار پایین می توانیم یک سیستم کنترل از راه دور طراحی کنیم .

ریموت کنترل کدلرن چیست ؟

ریموت کنترل به معنی کنترل از راه دور می باشد و لرن به معنی یادگیری می باشد . در واقع منظور ما از ریموت کنترل یک فرستنده و گیرنده می باشد که از راه دور  با یکدیگر ارتباط برقرار می کنند . فرستنده های رادیویی که به آن ها ریموت گفته می شود معمولا دارای 4 دکمه هستند و در رنگ و شکل های گوناگونی تولید می شوند. برای ریموت (فرستنده) نیاز به یک گیرنده داریم که به آن Receiver می گویند. برای اینکه فرستنده و گیرنده با هم مچ شوند و کار کنند باید ریموت را روی رسیور ذخیره کنیم به این کار لرن کردن می گویند . به سیستمی که به این شیوه کار می کنند کدلرن یا لرنینگ می گویند .

در شکل زیر شما چند نمونه فرستنده کدلرن یا همان ریموت را مشاهده می کند

همچنین چند نمونه گیرنده کدلرن معروف را در زیر می بینید که در این آموزش به ماژول کدلرن RXC6 (ماژول زرد رنگ) می پردازیم و در پست های بعدی نمونه های دیگه رو بررسی خواهیم کرد .

انواع گیرنده کدلرن

امنیت ریموت کنترل های کدلرن

یکی از مباحث مهم در بخش ریموت کنترل ها امنیت می باشد . همان طور که می دانید ریموت کنترل هایی که از سیستم کدفیکس و کدلرن استفاده می کنند، با وجود گستردگی فراوان ولی امنیت بالایی ندارند و به راحتی هم می شوند. برای جلو گیری از هم شدن ریموت ها یک سیستم کنترل جدید به نام هاپینگ توسط  شرکت Microchip ابداع شد . در صورتی که امنیت برایتان مهم است به آموزش ساخت ریموت کنترل هاپینگ HSC301 سر بزنید

دوره آموزش ساخت ریموت کنترل هاپینگ HSC301 ،کدلرن و کدفیس با آردوینو
دوره آموزش ساخت ریموت کنترل هاپینگ HSC301 ،کدلرن و کدفیس با آردوینو
آموزش ساخت ریموت کنترل هاپینگ HSC301 ،کدلرن و کدفیس با آردوینو  در این دوره آموزش داده خواهد شد. ریموت کنترل به یکی از بخش های جدا نشدنی از زندگی ما تبدیل شده است . همه ما حداقل یک ریموت کنترل داریم برای مثال در صورتی که درب پارکینگ را به صورت بیسیم ...

مطلب پیشنهادی

آموزش راه اندازی RXC6

ماژول کدلرن RXC6

یکی از بهترین ماژول های گیرنده کدلرن، RXC6 می باشد . کار با این ماژول بسیار ساده است و هیچ نیازی به اطلاعات تخصصی و برنامه نویسی ندارد . این ماژول دارای 4 خروجی می باشد و می تواند کد ریموت های PT2260 , Pt2262 , Pt2240 , 1527 را دریافت کند .

مشخصات ماژول کدلرن RXC6

  1. در دو فرکانس 315 و 433 مگاهرتز تولید میشه
  2. ولتاژ کاری ماژول 3.3 تا 5 ولت است
  3. حساسیت و دقت بالا دارد
  4. حساسیت گیرنده  -110 dBm است
  5. نسبت به نویز عملکرد عالی داره
  6. جریان مصرفی در ولتاژ 5 ولت 3.8 الی 4.2 میلی آمپر می باشد
  7. دمای کاری منفی 30 الی 85 درجه سانتی گراد
  8. قابلیت کنترل چهار کانال خروجی
  9. دریافت کد ریموت های PT2260 , Pt2262 , Pt2240 , 1527



مشخصات پایه های ماژول کدلرن RXC6



GND  : پایه زمین

VDD  : ولتاژ 3/3 تا 5 ولت

D0  تا D3 : خروجی متناظر با هر کلید ریموت

VT : نشانگر دریافت سیگنال

SW : کلید لرن کردن

LED : نشانگر لرن کردن

ANT : آنتن ماژول







انواع مدهای خروجی ماژول RXC6

زمانی که کلیدی از فرستنده را فشار می دهیم متناسب با آن یک خروجی از گیرنده فعال می شود . حالا سه حالت پایین برای ماژول کدلرن RXC6 پیش می آید

خروجی ثابت (Latch): به این صورت است که با ارسال فرمان از ریموت (یعنی اگر کلیدی از ریموت زده شد) خروجی فعال می شود و تا ارسال فرمان جدید خروجی فعال می ماند.

خروجی لحظه ای (Momentary) : به این صورت است که تا زمانی که دکمه ریموت فشرده شده باشد خروجی فعال می باشد و در صورت قطع فرمان خروجی قطع می باشد.

خروجی معکوس کننده (Toggle) : به این صورت است که با ارسال فرمان از ریموت خروجی معکوس خواهد شد یعنی در صورت فعال بودن غیرفعال میشود و در صورت غیر فعال بودن خروجی فعال خواهد شد.

در ماژول RXC6 برای تنظیم مدهای بالا باید به صورت سخت افزاری جامپر روی برد را لحیم کنیم که به شیوه های زیر با لحیم کردن 2 جامپر موجود می شود این سه مد را انتخاب کرد



خروجی ثابت (Latch): جامپر T2  باز و  T1 بسته باشد.

خروجی لحظه ای (Momentary) : جامپر های T1  و  T2 هر دو باز باشند.

خروجی معکوس کننده (Toggle) : جامپر T2 بسته و T1  باز باشد.



اضافه کردن ریموت به ماژول RXC6

برای اضافه کردن ریموت به این ماژول باید از کلید تعبیه شده روی ماژول استفاده کنیم . در در زیر شیوه لرن کردن ریموت برای ماژول RXC6 شرح داده شده است

  1. کلید لرن آن را به مدت 1 ثانیه نگه دارید
  2. در این صورتLED  شروع به چشمک زدن خواهد کرد
  3. اکنون یکی از کلیدهای ریموت را بزنید
  4. نمایشگر LED چند بار چشمک خواهد زد که نشان دهنده ذخیره شدن ریموت می باشد

حذف کردن ریموت از ماژول لرنیگ RXC6

برای حذف کردن ریموت های ذخیره شده در داخل ماژول باید به ترتیب زیر عمل شود . در این روش همه ریموت های ذخیره شده حذف می شوند و برای استفاده مجدد باید دوباره ریموت ها اضافه گردند

  1.  برای پاک کردن ریموت های ذخیره شده کلید لرن را فشرده و 10 ثانیه نگه دارید
  2.  بعد از اینکه نمایشگر LED دائم روشن ماند ، تمامی ریموت های ذخیره شده پاک خواهند شد

شیوه سیم کشی ماژول گیرنده RXC6

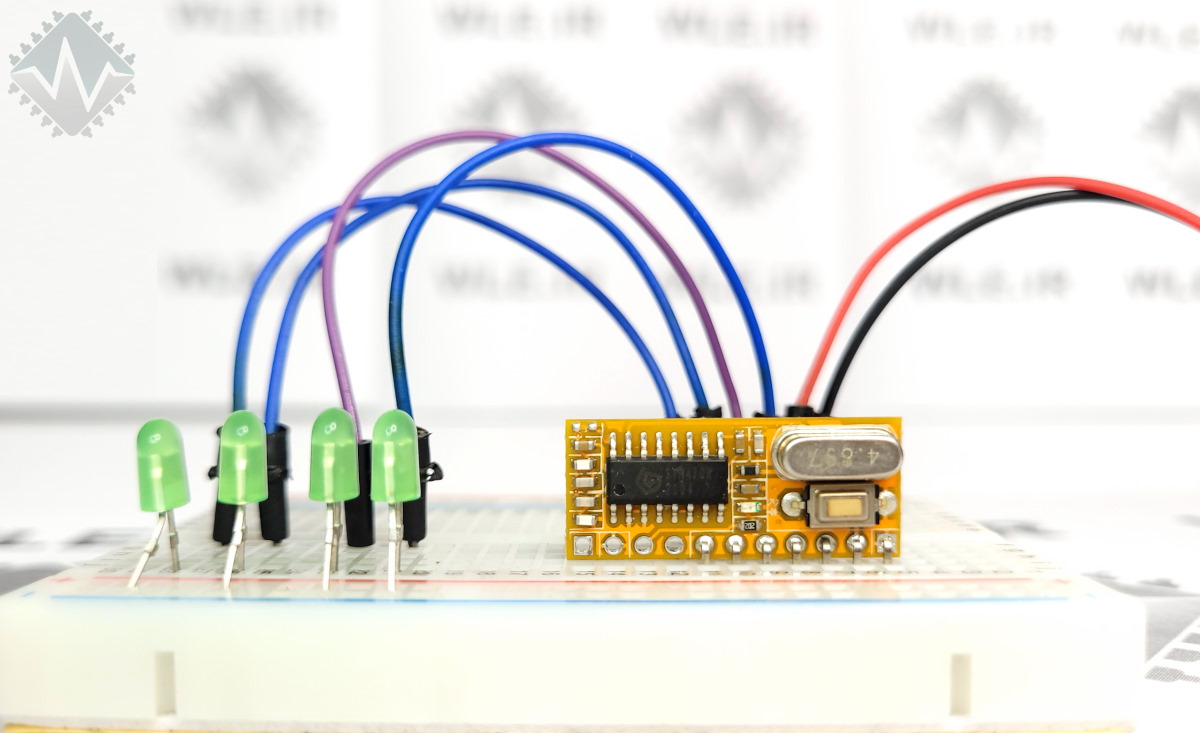

برای راه اندازی ماژول کافی است ماژول را طبق شماتیک زیر وصل کنید. در این حالت با فشردن کلید های فرستنده ، LED های متصل شده به گیرنده روشن می شوند . در صورتی که بخواهید به این مدار رله وصل کنید باید جزیان پایه ها را با استفاده از ترانزیستور تقویت کنید تا ماژول اسیب نبیند .

شماتیک ماژول کدلرن RXC6
