آموزش ساخت مکان یاب یا موقعیت یاب ماهواره ای GPS توسط SIM868

آموزش ساخت مکان یاب یا موقعیت یاب ماهواره ای GPS توسط SIM868

در این پروژه آموزش ساخت دستگاه مکان یاب ماهواره ای توسط SIM868 را بیان کرده ایم که توسط آن میتوان سیگنالهای GPS که حاوی اطلاعاتی از قبیل طول و عرض جغرافيايي هستند را دریافت و پردازش کرد و نتیجه ی پردازش به صورت لینک google map از طریق پیامک و بدون نیاز به اینترنت، برای کاربر ذخیره شده در سیستم ارسال می شود و میتوان موقعیت درخواستی را روی نقشه ی گوگل مشاهده کرد.



توضیحات پروژه ساخت مکان یاب ماهواره ای توسط SIM868

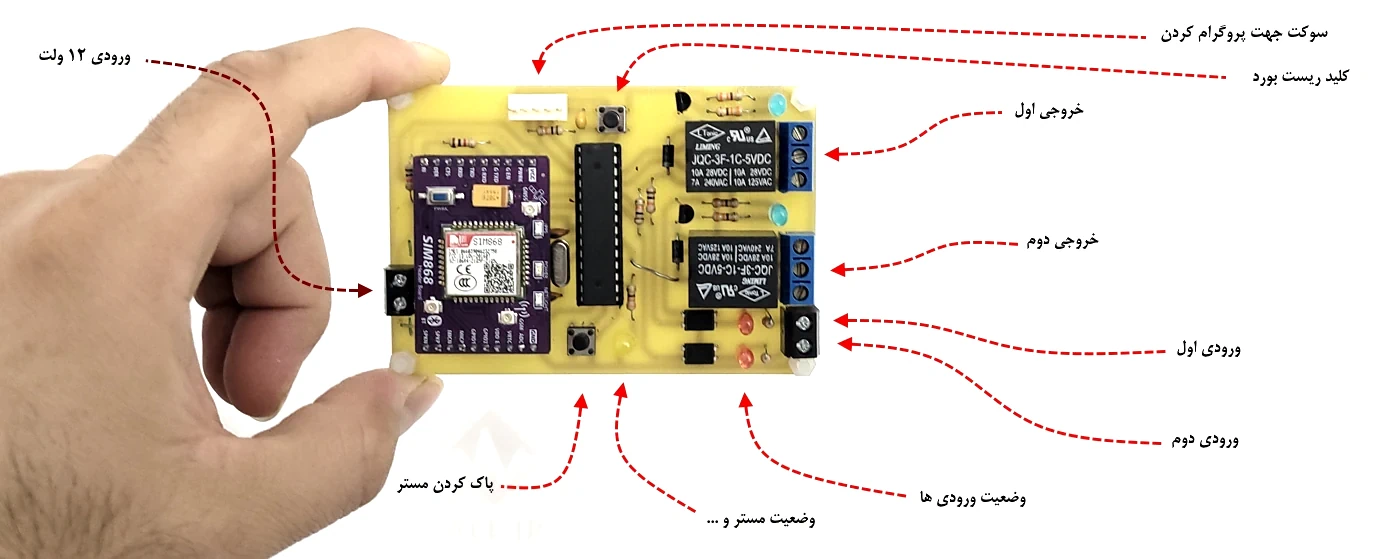

دستگاه موقعیت یاب توسط sim868 دارای دو ورودی مستقل و دو خروجی مستقل نیز می باشد که کاربر میتواند سنسورهای مختلفی مثل سنسور درب یا سنسور حرکتی را به بخش ورودیها وصل کند و به این ترتیب در صورت باز شدن درب یا ورود غیرمجاز به داخل خودرو، سیستم با مالک خودرو تماس میگیرد. وسایل مختلفی مثل قفل دربها یا موتور خودرو را نیز میتوان به بخش خروجیهای دستگاه متصل کرد و کاربر میتواند وضعیت خودرو را از راه دور کنترل کند.

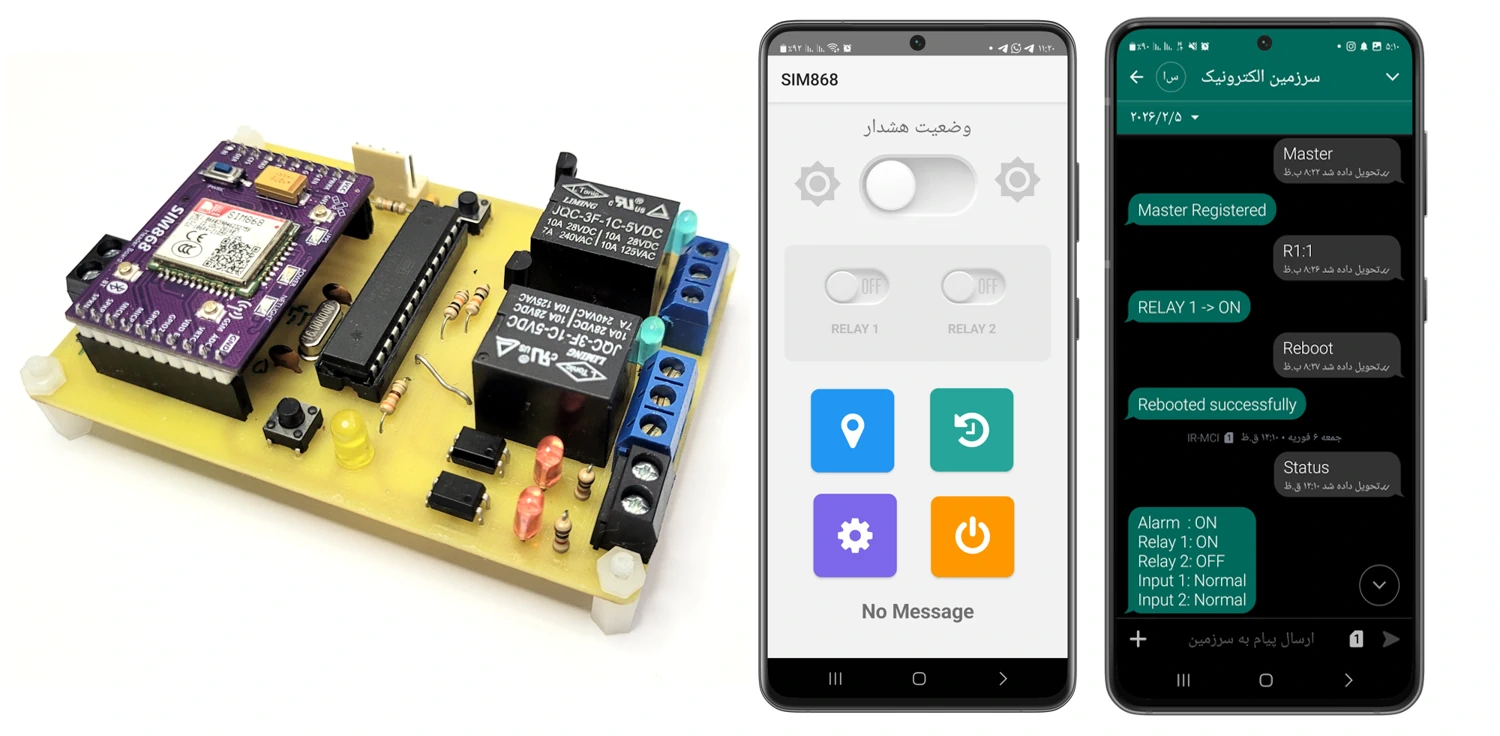

دستگاه مکان یاب ماهواره ای توسط SIM868 دارای اپلیکیشن اختصاصی اندروید است که توسط آن میتوان موقعیت درخواستی را به صورت مستقیم داخل اپلیکیشن روی نقشه ی گوگل مشاهده کرد. قابلیت بسیار کاربردی اپ این است که میتواند 5 موقعیت آخر را در حافظه ی خود ذخیره کند و کاربر میتواند این موقعیتها را داخل اپ روی نقشه ی گوگل مشاهده کند. توسط این دستگاه علاوه بر اینکه قادر خواهیم بود موقعیت فعلی خودرو را مکان یابی کنیم، میتوانیم از ورود غیرمجاز به خودرو آگاه شویم و خودرو را از راه دور نیز کنترل کنیم.



ویژگیهای دستگاه مکان یاب ماهواره ای توسط SIM868

  • اطلاع از موقعیت فعلی بدون نیاز به اینترنت
  • ارسال پیامک(SMS) موقعیت فعلی به صورت لینک google map به کاربر مستر
  • نمایش موقعیت فعلی روی نقشه ی گوگل(google map)
  • دارای اپلیکیشن اندرویدی اختصاصی
  • ذخیره ی 5 موقعیت آخر داخل حافظه ی اپلیکیشن
  • مشاهده ی پنج موقعیت آخر داخل اپ روی نقشه ی گوگل
  • قابلیت برقراری تماس تلفنی در صورت ورود غیرمجاز به خودرو
  • قابلیت کنترل از راه دور وسیله
  • قابلیت فعال و غیرفعالسازی سیستم توسط اپ
  • قابلیت تعریف کاربر مستر برای سیستم بدون نیاز به ویرایش کد
  • امنیت بالای سیستم به دلیل پاسخگویی سیستم تنها به کاربر مستر
  • قابلیت حذف کاربر مستر و تعریف کاربر مستر جدید بدون نیاز به ویرایش کد
  • طراحی حرفه ای PCB
  • پایداری و ثبات اتصال سیستم به شبکه
  • تشخیص خروج از شبکه و اتصال مجدد سیستم به شبکه به صورت اتوماتیک
  • نمایش موقعیت درخواستی روی نقشه به صورت مستقیم داخل اپلیکیشن
  • قابلیت ریست کردن GPS از راه دور
  • دارای دو ورودی مستقل
  • دارای دو خروجی مستقل
  • کنترل وسایل خروجی از طریق اپلیکیشن اختصاصی
  • قابل استفاده در مکانهای مختلف
  • قابل استفاده در خودرو و موتورسیکلت
  • قابلیت اتصال آنتن GSM
  • قابلیت اتصال آنتن GPS



مقایسه SIM868 با SIM808

  • ابعاد کوچکتر

SIM868 دارای ابعاد بسیار کوچک 17.6×15.7×2.3 میلیمتر است درحالیکه سایز SIM808 برابر 24x24x2.6 میلیمتر است.

  • پشتیبانی از GNSS

SIM868 به صورت پیش فرض قابلیت GNSS را دارد در حالیکه SIM808 دارای قابلیت GPS است و فقط ورژنهای سخت افزاری 2.01 به بالا از GNSS هم پشتیبانی میکنند.

  • حساسیت مکان یابی بیشتر

حساسیت مکان یابی SIM868 برابر 166dBm- و حساسیت مکان یابی SIM808 برابر 165dBm- است که این موضوع باعث می شود SIM868 حتی در مکانهای با سیگنال ضعیف هم بتواند به GPS کانکت و lock شود.

  • قیمت پایینتر

قیمت چیپ SIM868 به مقدار قابل توجهی از قیمت چیپ SIM808 کمتر است.



طراحی دستگاه موقعیت یاب توسط sim868

دستگاه موقعیت یاب توسط sim868 به صورت مستقیم توسط چیپ SIM868 طراحی شده و از هیچگونه ماژول آماده ای استفاده نشده است. این کار چند مزیت بزرگ دارد. مهمترین دلیل این است که بخشهای RF روی PCB خود را به صورت کاملا استاندارد مطابق با اصل تطبیق امپدانسی طراحی نموده ایم و این امر باعث می شود کیفیت سیگنالهای دریافتی به مراتب بالاتر برود و ثبات و پایداری عملکرد مدار بیشتر شود.

مواردی بسیار زیادی روی کیفیت سیگنالهای RF تاثیر گذار هستند که ما در PCB طراحی شده برای برد موقعیت یاب توسط sim868 ، همگی این موارد را رعایت کرده ایم تا کیفیت سیگنالها افزایش یابد و ارتباط ماژول پایداری بیشتری داشته باشد.

همانطور که میدانید سیگنالهای GPS بسیار حساس هستند و بنابراین طراحی PCB مطلوب و استاندارد باعث می شود کیفیت داده های GPS افزایش یابد. یکی دیگر از دلایل این است که استفاده از چیپ SIM868 به صورت مستقیم، کار ما بسیار حرفه ای تر و شکیل تر کرده است. دلیل دیگر این است که قیمت تمام شده ی محصول نهایی به مراتب کمتر خواهد بود.



محتوای پروژه موقعیت یاب توسط sim868

  • فایل آلتیوم شماتیک مدار موقعیت یاب توسط sim868
  • فایل آلتیوم PCB مدار
  • سورس کد کامل دستگاه مکان یاب ماهواره ای توسط SIM868
  • اپلیکیشن اندرویدی مدار
  • فیلم آموزش پروگرم کردن مدار
  • فیلم آموزش کار با مدار و اپلیکیشن آن
  • فیلم تست مدار
  • لیست کامل قطعات مدار موقعیت یاب توسط sim868



فیلم تست دستگاه مکان یاب ماهواره ای توسط SIM868



راه های ارتباطی

شماره تماس : 09332256378

ایمیل : abdollahzadeh.amanj@gmail.com

تلگرام :wle_CoWorker@

3 ماه پیش
آمانج عبداله زاده

علی
امکان ارائه همچین سورسی با هزینه مجزا وجود داره ؟

فعلا که خیر ولی در آینده اگه فرصت شد قرار میدم
3 ماه پیش
علی بدون امتیاز
امکان ارائه همچین سورسی با هزینه مجزا وجود داره ؟
3 ماه پیش
آمانج عبداله زاده

علی
با سلام امکان ارسال موقعیت بر روی سرور و ردیابی آنلاین از طریق اینترنت وجود دارد ؟ سورسی برای این کار موجود است ؟ با تشکر

با سلام برای اینکار نیازه از اینترنت استفاده بشه و دیتا به صورت لحظه ای روی سرور قرار داده بشه. خیر در این زمینه موجود نیست
3 ماه پیش
علی بدون امتیاز
با سلام امکان ارسال موقعیت بر روی سرور و ردیابی آنلاین از طریق اینترنت وجود دارد ؟ سورسی برای این کار موجود است ؟ با تشکر
