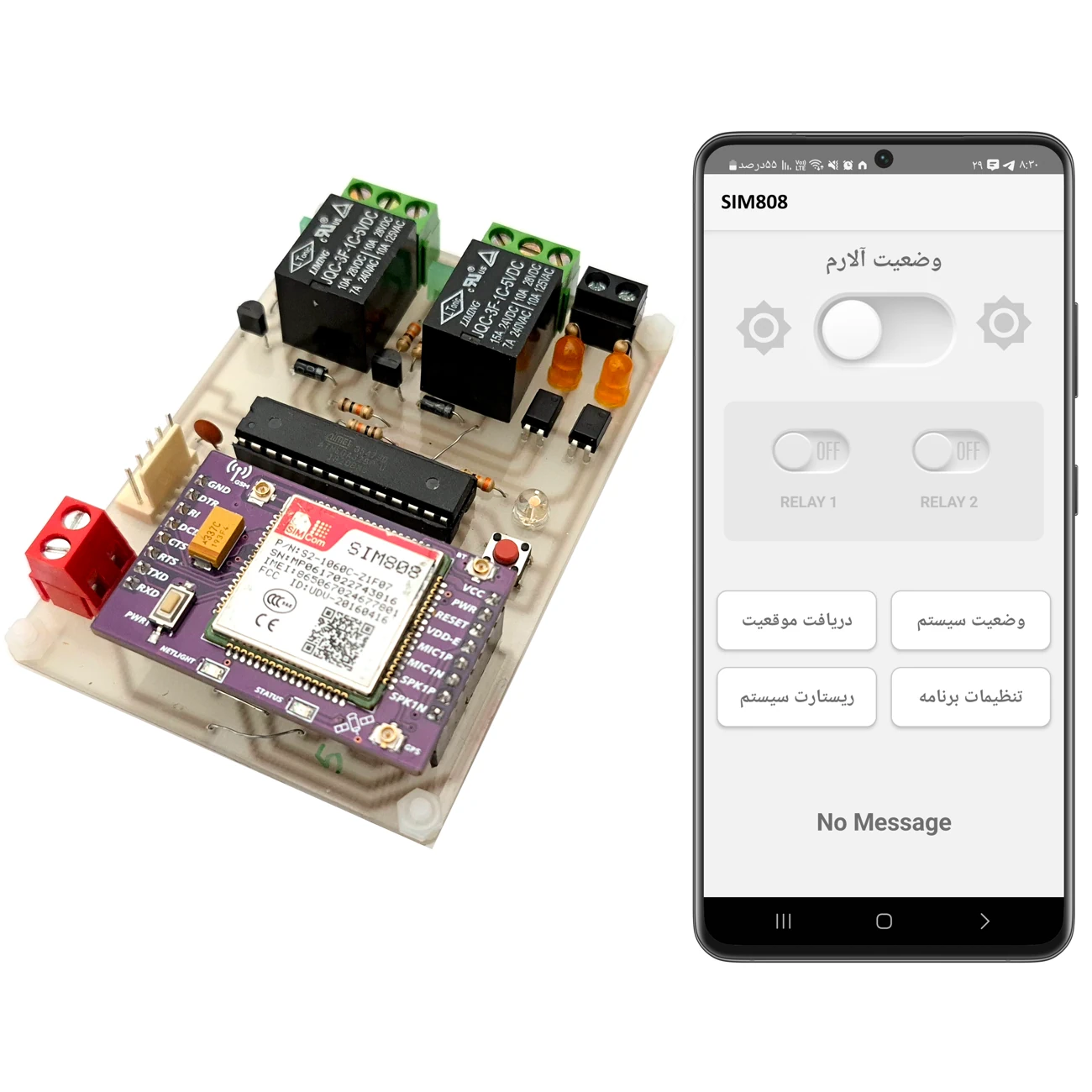

آموزش ساخت مکان یاب یا موقعیت یاب ماهواره ای GPS توسط SIM808

آموزش ساخت مکان یاب یا موقعیت یاب ماهواره ای GPS توسط SIM808

در این پروژه آموزش ساخت دستگاه ردیاب موقعیت توسط SIM808 را بیان کرده ایم که توسط آن میتوان سیگنالهای GPS که حاوی اطلاعاتی از قبیل طول و عرض جغرافيايي می باشند را دریافت و پردازش کرد و نتیجه ی پردازش به صورت لینک google map از طریق پیامک و بدون نیاز به اینترنت، برای کاربر ذخیره شده در سیستم ارسال می شود و میتوان موقعیت درخواستی را روی نقشه ی گوگل مشاهده کرد.



توضیحات پروژه ساخت دستگاه ردیاب موقعیت توسط SIM808

دستگاه مکان یاب ماهواره ای با sim808 طراحی شده دارای اپلیکیشن اختصاصی اندرویدی است که توسط آن میتوان موقعیت درخواستی را به صورت مستقیم داخل اپلیکیشن روی نقشه ی گوگل مشاهده کرد. همچنین میتوان 4 خروجی مستقل را نیز به این دستگاه متصل کرد و آنها را توسط اپلیکیشن از راه دور کنترل کرد. بعنوان مثال میتوان دستگاه را داخل خودرو نصب کرد و وسایلی از قبیل قفل دربها، سیستم روشن/خاموش کردن خودرو و … را به دستگاه متصل کرد و بنابراین علاوه بر اینکه قادر خواهیم بود موقعیت فعلی خودرو را مکان یابی کنیم، میتوانیم خودرو را از راه دور نیز کنترل کنیم.



ویژگیهای مدار مکان یاب ماهواره ای با sim808

  • اطلاع از موقعیت فعلی بدون نیاز به اینترنت
  • ارسال پیامک(SMS) موقعیت فعلی به صورت لینک google map به کاربر مستر
  • نمایش موقعیت فعلی روی نقشه ی گوگل(google map)
  • قابلیت تعریف کاربر مستر برای سیستم بدون نیاز به ویرایش کد
  • امنیت بالای سیستم به دلیل پاسخگویی سیستم تنها به کاربر مستر
  • قابلیت حذف کاربر مستر و تعریف کاربر مستر جدید بدون نیاز به ویرایش کد
  • طراحی حرفه ای PCB
  • پایداری و ثبات اتصال سیستم به شبکه
  • تشخیص خروج از شبکه و اتصال مجدد سیستم به شبکه به صورت اتوماتیک
  • دارای اپلیکیشن اندرویدی اختصاصی
  • نمایش موقعیت روی نقشه به صورت مستقیم داخل اپلیکیشن
  • قابلیت اتصال 4 خروجی مستقل به مدار مکان یاب ماهواره ای با sim808
  • کنترل وسایل خروجی از طریق اپلیکیشن اختصاصی
  • قابل استفاده در مکانهای مختلف
  • قابل استفاده در خودرو و موتورسیکلت
  • قابلیت اتصال آنتن GSM
  • قابلیت اتصال آنتن GPS



طراحی دستگاه ردیاب موقعیت توسط SIM808

دستگاه ردیاب موقعیت توسط SIM808 به صورت مستقیم توسط چیپ SIM808 طراحی شده و از هیچگونه ماژول آماده ی SIM808 استفاده نشده است. این کار چند مزیت بزرگ دارد.

مهمترین دلیل این است که بخشهای RF روی PCB خود را به صورت کاملا استاندارد طراحی نموده ایم و این امر باعث می شود کیفیت سیگنالهای دریافتی به مراتب بالاتر برود و ثبات و پایداری عملکرد مدار بیشتر شود. مواردی بسیار زیادی روی کیفیت سیگنالهای RF تاثیر گذار هستند که ما در PCB طراحی شده، همگی این موارد را رعایت کرده ایم تا کیفیت سیگنالها افزایش یابد و ارتباط ماژول پایداری بیشتری داشته باشد.

همانطور که میدانید سیگنالهای GPS بسیار حساس هستند و بنابراین طراحی PCB مطلوب و استاندارد باعث می شود کیفیت داده های GPS افزایش یابد. یکی دیگر از دلایل این است که استفاده از چیپ SIM808 به صورت مستقیم، کار ما بسیار حرفه ای تر و شکیل تر کرده است. دلیل دیگر این است که قیمت تمام شده ی محصول نهایی به مراتب کمتر خواهد بود.



محتوای پروژه مکان یاب ماهواره ای با sim808

  • فایل آلتیوم شماتیک مدار
  • فایل آلتیوم PCB مدار
  • سورس کد کامل مدار مکان یاب ماهواره ای با sim808
  • اپلیکیشن اندرویدی مدار
  • فیلم آموزش پروگرم کردن مدار مکان یاب ماهواره ای با sim808
  • فیلم آموزش کار با مدار و اپلیکیشن آن
  • فیلم تست مدار مکان یاب ماهواره ای با sim808
  • لیست کامل قطعات مدار به همراه تصویر



فیلم تست دستگاه ردیاب موقعیت توسط SIM808


امتیاز و دیدگاه کاربران

ارسال دیدگاه
برای ارسال دیدگاه لازم است ابتدا وارد حساب کاربری خود شوید

محمد

سلام میشه برام کد هگز اصلی مدار رو بفرستین که با پروتکل isp پروگرام کنم تا از تبدیل usp به ttl استفاده نکنم

سلام
نحوه تبدیل کد به هگز رو تو نت سرچ کنید به راحتی یاد میگیرید ولی بهتره با روش مبدل پیش برید چون برای دیباگ نیاز به این روش دارید

تیم پشتیبانی
پاسخ
محمد

روش چاپ و هزینه چاپ چقدر است و کجا برای چاپ باید اقدام کنم

از طریق شرکتهای سازنده برد مدار چاپی میتونید اقدام کنید

تیم پشتیبانی
پاسخ
بنیامین

سلام مهندس خوبی. برای فیبر مدار، چگونه Via هاش رو زدید؟ بیرون دادید؟ من مشکل دارم با اون ها

با سلام. برد مدار دو لایه متالیزه هست و باید از طریق شرکتهای سازنده اقدام به ساخت pcb نمود.

تیم پشتیبانی
پاسخ
بنیامین

سلام
میشه کد پروژه sim868 رو روی این مدار گذاشت؟
برای سنسور های تحریک و 2 تا رله برای خرجی

سلام ، خیر کدهای دستوری کمی با هم فرق دارند

کامران محمودزاده
پاسخ
Abbas

سلام من این مدل کریستال پیدا نمی کنم ، مدل دیگه از کریستال ۱۶ مگاهرتز می تونم بزارم ؟

سلام. بله هر مدلی که 16 مگ باشه قابل استفاده است

تیم پشتیبانی
پاسخ
محبوبه

سلام.وقتتون به خیر. سوال دیگری داشتم از خدمتتون. میخواستم بدونم در محیطهای سربسته هم بدون اینکه آنتن جلوی پنجره باشد جواب می‌دهد و لوکیشن را سریع ارسال میکند؟

با سلام. بستگی به میزان آنتن دهی و موقعیت ماهواره های GPS در اون مکان داره.

تیم پشتیبانی
پاسخ
محبوبه

با سلام.
سوالی داشتم از خدمتتون. میخواستم بدونم میکروکنترلر استفاده شده در این برد چی هستش؟

با سلام. ATmega328

تیم پشتیبانی
پاسخ
جواد

ممنون از لطفتان جناب مهندسجسارتا یه سوال داشتم اونم اینکه درعکسهای که گذاشتید دیودزنر رو استفاده نکردید مشکلی پیش نمیاددوم اینکه من تمام قطعات رو خرید کردم فقط خازن تانتالیوم 100 16ولت رو نتونستم پیداکنم راهی داره که چیزی جایگزینش کنم یا یه مقدار تغییر داشته باشه مشکلی پیش نمیاد؟ممنون میشم اگه راهنماییم کنید

نه مشکلی پیش نمیاد. از خازن الکترولیتی استفاده کنید.

تیم پشتیبانی
پاسخ
جواد

سلاممن فایل رو دانلود کردم میخواستم بدونم بخش طراحی PCB با چه برنامه ای طراحی شده؟

با سلام. آلتیوم دیزاینر

تیم پشتیبانی
پاسخ
وکیلی

با سلام ، از چه پردازنده ای استفاده شده در برد؟

سلام. میکروی mega328

تیم پشتیبانی
پاسخ
داریوش

با سلاماین مدار در محیط های پر پارازیت قابل استفاده است.

با سلام. بخش تغذیه و بخش آنتنهای gsm و gps مدار به صورت استاندارد طراحی شده اند تا نویزهای محیطی به حداقل رسانده بشن

تیم پشتیبانی
پاسخ
×
