دوره آموزش جامع آلتیوم دیزاینر از صفر تا طراحی حرفه‌ای PCB با پروژه‌های عملی

آیا می‌خواهید مهارت‌های طراحی برد مدار چاپی (PCB) خود را به سطحی حرفه‌ای برسانید؟ دوره جامع آلتیوم دیزاینر 2025 برای همه، از مبتدیان بدون هیچ پیش‌زمینه تا حرفه‌ای‌هایی که به دنبال تسلط کامل بر Altium Designer 2025 هستند، طراحی شده است! این دوره با آموزش‌های گام‌به‌گام، پروژه‌های واقعی و رویکردی عملی، شما را از مفاهیم پایه تا تکنیک‌های پیشرفته طراحی PCB هدایت می‌کند. چه تازه‌کار باشید و چه یک مهندس با تجربه، این دوره شما را به یک طراح حرفه‌ای تبدیل می‌کند!

چرا دوره آموزش آلتیوم دیزاینر برای همه مناسب است؟

از صفر برای مبتدیان: بدون نیاز به دانش قبلی، مفاهیم پایه با زبانی ساده و قابل فهم آموزش داده می‌شوند.

پیشرفته برای حرفه‌ای‌ها: تکنیک‌های طراحی بردهای پیچیده، چندلایه و پرسرعت برای ارتقای مهارت‌های شما.

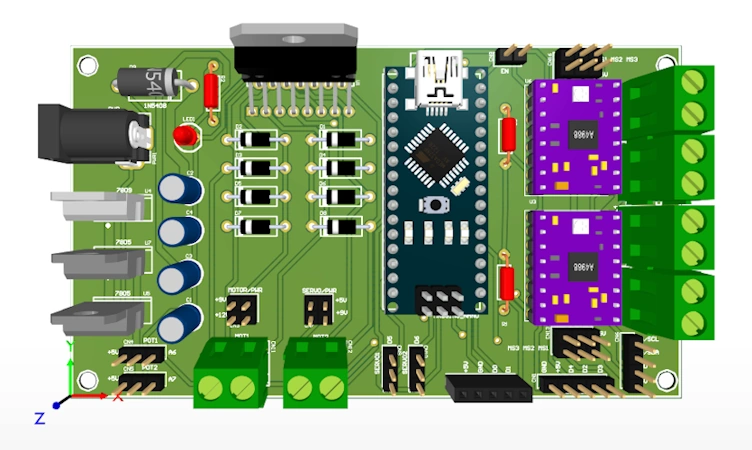

پروژه‌محور و واقعی: با طراحی بردهایی مثل مدار LED، منبع تغذیه یا پروژه‌های IoT، مهارت‌های خود را در عمل آزمایش کنید.

مطابق با استانداردهای صنعتی: یادگیری نکات کلیدی برای تولید بردهای باکیفیت و استانداردهای IPC.

به‌روز با نسخه 2025: بهره‌مندی از جدیدترین ابزارها و ویژگی‌های Altium Designer 2025.

ویژگی‌های منحصربه‌فرد این دوره چیست؟

• مناسب برای همه سطوح: آموزش‌های ساده برای مبتدیان و محتوای پیشرفته برای حرفه‌ای‌ها.

• پروژه‌های عملی: از بردهای ساده تا پروژه‌های پیچیده مانند ماژول‌های IoT و بردهای چندلایه.

• آموزش بصری: ویدئوهای باکیفیت، اسکرین‌شات‌ها و مثال‌های گام‌به‌گام.

• پشتیبانی کامل: دسترسی آسان به مدرس برای رفع اشکالات و پاسخ به سؤالات.

نرم افزار آلتیوم دیزاینر چه کاری انجام میدهد؟

آلتیوم دیزاینر (Altium Designer) یک نرم‌افزار پیشرفته برای طراحی شماتیک ، طراحی PCB و بردهای مدار چاپی (PCB) است که امکان طراحی حرفه‌ای، شبیه‌سازی و تولید PCB را با ابزارهای قدرتمند فراهم می‌کند. این نرم‌افزار مانند پروتیوس (Proteus) است که برای طراحی شماتیک و شبیه‌سازی مدارات الکترونیکی استفاده می‌شود، اما آلتیوم بسیار قوی‌تر و جامع‌تر است و برای پروژه‌های پیچیده مهندسی الکترونیک مناسب‌تر است.

1. فصل اول: پیش‌نیازها

   (هدف: آشنایی با مبانی الکترونیک و مفاهیم اولیه طراحی برد)

   معرفی قطعات پایه (مقاومت، خازن، IC، تغذیه، پایه‌ها) 1
   آشنایی با دیاگرام شماتیک و نقش آن 2
     آشنایی با IC ها و پکیج‌های رایج (DIP، SOIC ) 3
     تفاوت قطعات PTH و SMD و مزایا/معایب 4
     واحدهای اندازه‌گیری (میلی‌متر، اینچ، mil)  5
     شناخت کانکتورها و ترمینال‌های پرکاربرد  6
     مفاهیم پایه‌ای PCB (لایه‌ها، مس، via، drill) 7

1. فصل دوم: معرفی و نصب

   (هدف: راه‌اندازی اولیه نرم‌افزار و معرفی نسخه‌ها)

   تفاوت نسخه‌های آلتیوم دیزاینر 1
   دانلود جدبد ترین نسخه آلتیوم دیزاینر 2
   راهنمای نصب و فعال‌سازی آلتیوم 3
     بررسی ساختار پروژه‌های آلتیوم 4
     معرفی محیط کاری (Workspace) و تنظیمات اولیه 5

1. فصل سوم: معرفی محیط نرم‌افزار آلتیوم

   (هدف: آشنایی هنرجو با اجزای نرم‌افزار آلتیوم)

   معرفی پنل‌ها (Projects, Components, Properties, Messages) 1
   ساختار پروژه‌ها: PrjPcb, SchDoc, PcbDoc, OutJob و… 2
   ایجاد پروژه جدید و ساخت فایل شماتیک و PCB 3
     تنظیمات کلی نرم‌افزار (Preferences) 4
     مدیریت کتابخانه‌ها (Installed Libraries) 5

1. فصل چهارم: طراحی شماتیک

   (هدف: ایجاد نقشه شماتیک از یک مدار)

   افزودن قطعات از کتابخانه و قرار دادن در صفحه 1
   اتصال قطعات با Wire و Net 2
   استفاده از Bus، Power Ports و Ports   3
     Annotate کردن قطعات و تهیه فایل Netlist 4
     بررسی خطاها با ERC و شیوه رفع خطا 5
     تعریف پارامترها و توضیحات برای قطعات 6

1. فصل پنجم: طراحی برد مدار چاپی (PCB)

   (هدف: انتقال شماتیک به برد و مسیرکشی)

   انتقال از شماتیک به PCB (Import Changes) 1
   تعیین محدوده برد (Board Shape) 2
   جانمایی قطعات دستی و اتوماتیک   3
     تعریف و ویرایش Design Rules 4
     مسیرکشی دستی و اتوماتیک 5
     استفاده از Via و لایه‌های مختلف 6
     تعریف Polygon Pour (مثل GND) 7
     نمایش سه‌بعدی (3D View) 8

1. فصل ششم: طراحی حرفه‌ای کتابخانه

   (هدف: ساخت قطعات اختصاصی شماتیک و PCB)

   ساخت SchLib و افزودن نماد شماتیک 1
   ساخت PcbLib و ایجاد Footprint 2
   تعریف پین‌ها، لایه‌ها و اندازه‌ها 3
     لینک کردن نماد شماتیک به Footprint 4
     تعیین پارامترهای قطعه (Manufacturer, Part Number) 5
     ساخت Integrated Library 6
     استفاده از ابزارهای آنلاین ساخت کتابخانه 7

1. فصل هفتم: ابزارهای بررسی و تست

   (هدف: اطمینان از صحت طراحی برای تولید)

   بررسی خطاهای طراحی (DRC) 1
   بررسی تداخل‌ها و Clearance 2
   مشاهده نمای سه‌بعدی و اندازه‌گیری‌ها 3
     تعریف کلاس‌های Net و تست فاصله‌ها 4
     بررسی Design Rule Violations 5
     تهیه فایل‌های خروجی: Gerber, Drill, Pick & Place 6
     تنظیم BOM و خروجی گیری لیست قطعات 7

1. فصل هشتم: نکات پیشرفته و تکمیلی

   (هدف: تسلط بر امکانات حرفه‌ای نرم‌افزار)

   استفاده از Net Class، Rooms و Design Variants 1
   طراحی پروژه‌های Multi-Channel 2
   طراحی بردهای Flex و Rigid-Flex 3
     لینک‌دهی به مدل‌های مکانیکی (STEP, MCAD) 4
     تنظیم Stackup چندلایه 5
     تکنیک‌های بهینه‌سازی طراحی برای تولید انبوه (DFM) 6
     تنظیم BOM و خروجی گیری لیست قطعات 7
