پروژه ساخت خازن سنج دقیق با AVR (آموزشی )

پروژه ساخت خازن سنج دقیق با AVR (آموزشی )

در پروژه ساخت خازن سنج دقیق با AVR با استفاده از میکروکنترلر Atmega8 و زبان بیسیک با ساده ترین روش ممکن ظرفیت خازن را با دقت ۱ نانو فاراد اندازه میگیریم ، برای ساخت این مدار از کمترین قطعات ممکن استفاده شده است و بالاترین دقت ممکن را دارا می باشد ، چون این پروژه جنبه آموزشی دارد برنامه نویسی آن به ساده ترین شیوه ممکن انجام گرفته است و توضیحات کامل درباره نحوه کارکردن سنج دقیق با AVR و نحوه اندازه گیری خازن و هم همچنین برنامه نویسی آن بصورت خط به خط و کامل توضیح داده شده است که مبتدی ترین فرد هم با دیدن آن به نحوه برنامه نویسی و عملکرد آن تسلط کامل پیدا می کند ، نحوه برنامه نویسی در پروژه ساخت خازن سنج دقیق با AVR به این شکل است که ابتدا میکرو خازن را شارژ می کند و سپس اقدام به دشارژ خازن می کند ،  زمان خالی شدن شارژ خازن اندازه گیری می شود و سپس با استفاده از یک فرمول ساده فیزیک دبیرستان ظرفیت واقعی خازن را به دست می آوریم ، این خازن سنج می تواند رنج ۰ نانو فاراد تا ۱ میکرو فاراد را با دقت ۱ نانو فاراد اندازه گیری کند

پروژه خازن سنج دقیق با بسکام

پروژه خازن سنج دقیق با بسکام

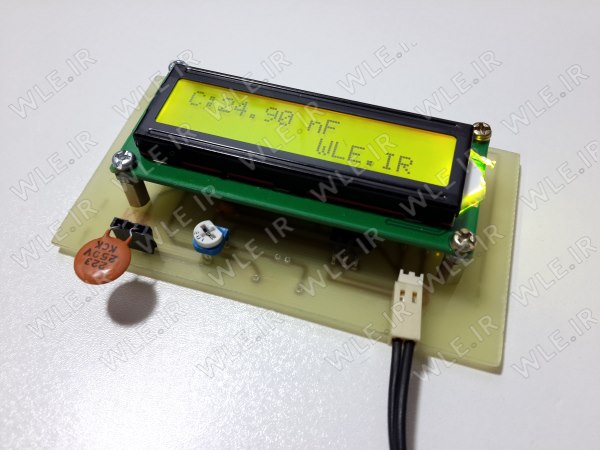

این خازن سنج بسیار مناسب خازن های پلی استر ، عددسی ، تانتالیوم و مولتی لایر  است و خازن ها را با دقت ۱ نانو فاراد اندازه می گیرد .

فیلم پروژه خازن سنج با AVR :

مشخصات سخت افزاری:

  • میکروکنترلر AVR مدل ATMEGA8
  • نمایشگر LCD 16*2

مشخصات نرم افزاری:

  • زبان بیسیک
  • کامپایلر bascomAVR

 همراه پروژه فایل های زیر جهت دانلود آماده سازی شده اند :

  • فایل هگز و سورس کد کامل به زبان بیسیک
  • شبیه ساز پروتیوس
  • شماتیک مدار
  • PCB مدار
  • اطلاعات کامل ساخت + توضیحات کامل برنامه نویسی
  • تصاویر
  • فیلم با کیفیت کارکرد مدار
