پروژه عملی شمارش ضربان قلب با AVR

پروژه عملی شمارش ضربان قلب با AVR

پروژه شمارش ضربان قلب با AVR  از یک عدد ATMEA8 و یک عدد LCD 2*16  تشکیل شده است با استفاده از مادون قرمز تپش قلب را تشخیص داده و بعداز شماش و پردازش تعداد ضربان قلب توسط AVR  تعداد ضربان قلب در یک دقیقه روی LCD به نمایش در خواهد آمد . یک عدد LED RGB و بازر 5 ولت در مدار قرار داده شده است . هنگامی که ولتاژ مدار وصل باشد LED RGB به رنگ زرد روشن می شود (در حالت آماده به کار) بعداز فشردن کلید (START) بازر به مدت 500 میلی ثانیه به صدا در می آید و LED RGB به رنگ بنفش  تغییر می کند (در حالت شمارش ضربان) و به مدت 15 ثانیه ضربان قلب اسکن می شود . بعداز سپری شدن 15 ثانیه بازر مجددا به مدت 1.5 ثانیه به صدا در میاد و هم زمان LED RGB به رنگ آبی اسمانی در می آید سپس نتیجه روی LCD  نمایش داده می شود . در سطر اول LCD  نتیجه تعداد ضربان قلب (نبض) نمایش داده می شود (مثلا 65:Heartbeats) و در سطر دوم وضعیت نرمال ، زیاد و کم نمایش داده می شود (مثلا Mood:Normal)  . در صورتی که وضعیت طبیعی باشد (Mood:Normal)  ال ای دی LED RGB به رنگ سبز در می آید و در صورتی که تعداد ضربان قلب از حد طبیعی پایین تر باشد (Mood:Low)  ال ای دی RGB  به رنگ آبی پر رنگ در می آید و در صورتی که تعداد ضربان قلب از حد طبیعی بیشتر باشد (Mood:Hight)  ال ای دی LED RGB به رنگ قرمز در می آید و نهایت با فشردن کلید (restart) برنامه به حالت آماده به کار باز خواهد گشت .

در فایل ضمیمه شده موارد زیر موجود هستند :

  1.  سورس کد کامل به زبان بیسیک
  2. شبیه ساز پروتیوس
  3. شماتیک کامل
  4. توضیحات به زبان فارسی
  5. تصاویر نمونه ساخته شده
  6. فیلم نمونه ساخته شده
  7. PCB اضافه شد

برای این مطلب ۳۴۲ دیدگاه ثبت شده است

امیرحسین

سلام وقتتون بخیر امکانش هست این پروژه رو به صورت سفارشی و با سنسور ppg باز طراحی کنید و هزینه پیاده سازی چقدر هست؟

کامران محمودزاده : با سلام بله امکان پذیر هست . ایمیلی ارسال کنید

پاسخ
1402/02/04
امیرمهدی

با سلام خدمت آقای کامران محمود زاده.
جناب بنده حدود یک سال پیش این پروژه رو خریداری کرده بودم و در پنل من فعلا بود و من دانلود کردم ولی الان که میخوام دوباره دانلود کنم دیگه وجود نداره . خواستم ببینم که میشه فایلشو در اختیار بنده قرار بدید . براتون فاکتور ایمیل هم ارسال میکنم

کامران محمودزاده : با سلام ، حتما انجام میشه ، در وواتساپ پیام بدید

پاسخ
1400/04/03
مازیار

سلام
فایل رو خریدم و دانلود کردم . ولی الان باز نمیشه . فایل زیپ خرابه . الان هم دوباره اجازه دانلود نمیده

پاسخ
1399/02/27
far86 بدون امتیاز

با عرض سلام واحترام خدمت جناب مهندس کامران محمود زاده

متاسفانه پیام قبلی من هنوز علی رغم گذشت چند روز به تایید وجواب داده نشده است که امیدوارم هرچه زودتر به جواب برسم.
باز در اینجا عرض میکنم که مشکل من ودیگر عزیزان این است که برای ساخت این پروژه وقتی به عکسهای ساخته شده وهمین صفحه نگاه میکنیم با بردی روبرو میشویم که 6پتانسیومتر و3 ترانزیستور دارد که قاعدتا کاملتر است ولی برای ساخت نقشه مدارچاپی طرح رو وپشت ودر پروتئوس ، مدارارایه شده دارای 3پتانسیومتر ویک ترانزیستور کوچک است.
لذا خواهشمند است نسبت به گذاشتن یا ارسال عکسهای پی سی بی از مدار6 پتانسیومتر اقدام فرمایید.
با تشکر

کامران محمودزاده : با سلام شما دقیقا طبق pcb مدار رو ببنیدی ، پتانسیومتر های بردی که ساخته شده حالت تست داشته که بنا به دلیلی حذف شده اند

پاسخ
1395/03/05
عارف بدون امتیاز

سلام و خسته نباشید

شما تو بسکام آپدیت شده Portb.4 = 1 قرار دادین
در حالی که تو نقشه پروتئوس این پورت به هیچ جا وصل نیست
چرا؟؟؟؟

کامران محمودزاده : سلام از روی pcb جدید طراحی را انجام بدید

پاسخ
1394/07/20
حمید بدون امتیاز

سلام اقا کامران من این پروژه را دانلود کردم و ساختم اما به مشکل برخوردم یک تو شماتیک قسمت سنسور پایه ال ای دی به زمین وصل نشده و به پایه میکرو رفته و هیچ عملی انجام نمی شود درستگاه روشن می شه پیغام هم میاد ولی قسمت lm 324 کارنمی کنه تمامی مدار را چک کردم ولی نشد لطفا همان نقشه که خودتون ساختید را بگذارید اگر زود پاسخ بدهید ممنون میشم

کامران محمودزاده : سلام لطفا pcb رو با دقت دنبال کنید و ببینید کجا نا هماهنگی به وجود امده

پاسخ
1394/07/17
عطا بدون امتیاز

سلام و عرض ادب و احترام و خسته نباشد خدمت آقای مهندس گرامی

آقا من به زبان C این پروژه خیلییییییی زود نیاز دارم چون بعنوان پروژه ام میخواهم تحویل بدهم بصورت AVR کدویژن …. لطفا هر چه سریعتر در صورت امکان برنامه رو به زبان C قرار دهید …

با تشکر از زحمات مدیریت محترم سایت … موفق و سربلند باشید …

یاعلی

کامران محمودزاده : سلام دوست عزیز ، راستش فعلا وقت نداریم با سی اونو باز سازی کنیم

پاسخ
1394/06/21
n78910 بدون امتیاز

بابت پول حق اشتراکی که دادم وظیفست که جواب مشکلاتو سریع بدین 8 روزه پیام فرستادم ولی جواب ندادین اگه مشکلم حل نشه شرعا این پول واستون روزی حساب نمیشه و حرامه

کامران محمودزاده : ما تا جایی که تونستیم به مشکلات رسیدگی کردیم حالا اگر می بینی نرسیدیم یا ندیدم نباید به حساب عمدی بودن بذارید

پاسخ
1394/05/27
n78910 بدون امتیاز

رپی فیبر درست کردم تمام تصالاتم چک کردم همه چی درست سرجاشه فقط نمیدونم قطعات روی فیبر درستن یا نه چون چند تا از مشخصات قطعه که تو سایت گذاشتین مشخص نیست

کامران محمودزاده : کدوم قطعه ها مشخص نیست ؟

پاسخ
1394/05/20
n78910 بدون امتیاز

سلام خسته نباشید میشه لطف کنید مدار pcb رو با مشخصات قعات کامل برام بفرستین ممنون میشم.بعد من این مدارو درست کردم ولی فقط lcd بدونه نوشته روشنه مدار هیچ کار نمیکنه ای سی رو هم با بسکام پروگرام کردم.بعد از ترانزیستوره 2n2222 استفاده کردم ترو خدا کمکم کنید باید پروژه رو تا اخر ماه تحویل بدم

کامران محمودزاده : سلام نگران نباید ، روی فیبر درست کردید یا نه روی برد بورد ؟

پاسخ
1394/05/19
yones بدون امتیاز

خوب بود فقط اگه میشه برنامه ب زبان c رو هم بزارید .ممنون میشم

کامران : سلام وقت کنیم به زبان سی ترجمه خواهیم کرد

پاسخ
1394/02/29
rezvan86 بدون امتیاز

سلام
کدویژن این پروژه کی آماده می شود؟

کامران : فعلا اقدام نشده ولی سعی می کنیم سریع تر اقدام کنیم ،سرم خیلی شلوغه این مدت

پاسخ
1394/02/05
rezvan86 بدون امتیاز

سلام
با تشکر از پروژه ی خوبتان
مدار روی برد برد بستم همه چیز درست کار می کرد. برای سنسور از یک گیره ی لباس استفاده کردم.
فقط یه مشکلی هست : وقتی کلید رستارت میزنم دوباره همان مقدار قبلی را نشون میده. اگر امکانش هست راهنمایی کنید.

کامران : بهتره کلید رست رو به پایه reset میکرو وصل کنی مشکل حل میشه

پاسخ
1394/01/30
محمد بدون امتیاز

سلام.وقت بخیر.
آقا کامران کریستال چند مگاهرتز هست؟؟

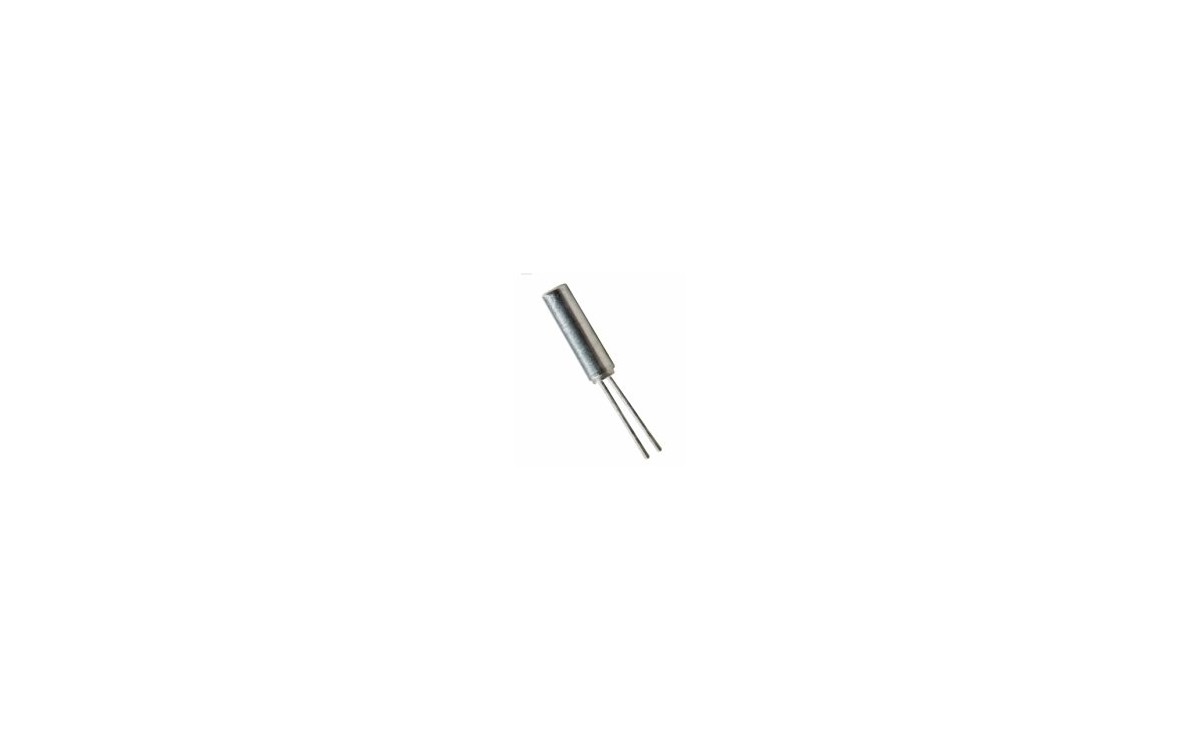

یه جایی گفتین کریستال ساعت ۳۲٫۷۶۸
توی PCB زده شده 7.3728.کدومش؟؟هرتز یا مگاهرتز؟؟
بعدش یه مساله ی دیگه.توی PCB دو تا رگولاتور هست و شماره هر دو 7805.روی یکی زده 5 ولت روی اون یکی زده 9 ولت.اونی که 9 ولته باید 7809 بزارم دیگه؟؟تغذیه اپ امپ؟

کامران : سلام وقتتون بخیر
روی 8 مگاهرتزه
مقدار صحیح ۳۲٫۷۶۸ هست

تو کتبخانه فقط 7805 بود مجبور شدم هر دو رو یک نوع انتخاب کنم ولی مقدار صحیح همونیه که خودم روش نوشتم

بله درسته

پاسخ
1393/12/19
rezvan86 بدون امتیاز

سلام و خسته نباشید
ممنون از سایت بسیار خوبتان
اگر میشود به سوالهای زیر پاسخ دهید
1-RGB و led و بازر 5 ولتی کار نمیکند ولی نمایشگر به خوبی کار میکند. مشکل چیست؟
2- در برنامه نویسی، دستور config clock=soft به چه معناست؟ و چه کاربردی دارد؟
3- فرق atmega8 با atmega8A چیست؟
4- دستور portB.4=0 که مربوط به پایه 18 میکرو است در حالیکه این پایه در مدار کاربردی ندارد؟
5- پتانسیومترهای قسمت تقویت کننده کار نمیکنند. مشکل چیست؟

کامران : سلام خدمت شما
1 - بازر احتمالا ترانزیستورشو درست قرار ندادید ، ال دی دی چشمک زن هم با ضربان کار می کنه پس سنسورتو چک کن ، ار جی بی هم دقتت کن مثبت مشترک باشه
2 -برای فعال سازی rtc هست یعنی زمان سنج واقعی
3 - فرقشون در ولتاژ کاری و فرکانسه (فرقی نداره از کدومش استفاده کن)
4 - خب این اضافیه و حذفم کنی مشکلی نداره
5 - مشکل از سنسورتون هست به احتمال زیاد اونو چک کنید

پاسخ
1393/12/18
محمد بدون امتیاز

سلام.اقا کامران pcb با اون چیزی که شما ساختین و عکس گرفتین ازش متفاوته.
به عکس زیر نگاه کنین:
https://8pic.ir/images/zf16kiogh3sjji1kho5c.png
الان من طبق همین pcb جلو برم یا طبق اون عکسی که شما گرفتین و ساختین؟؟
بعدش این led که گذاشتین چند پایست؟؟ممنونم.

کامران : اولا ال ای دی 3 رنگ رو نذارید 4 پایه داره

تو عکسی که می بینید جامپر نذاشتم از پایین با سیم لحیم کردم فقط روی برد دیده نمیشن اون دو مقاومتم حیاتین برای مدار

پاسخ
1393/12/18
محمد بدون امتیاز

سلام.وقتتون بخیر.
توی pcb چندتا مقاوت رو نذاشتین. اگه درست بگم چندتا از جامپر رو هم نزاشتین.الان من چیکار کنم؟؟طبق عکسی که جدید از pcb گذاشتین مدارو ببندم؟؟ممنونم

کامران : من اون مقاومت هارو نداشتم ، شما حتما بذارید چون لازمه

پاسخ
1393/12/18
rezvan86 بدون امتیاز

سلام و خسته نباشید
چرا شبیه سازی قسمت تقویت کننده در دو نرم افزار پروتیوس 7 و پروتیوس 8 ارور میدهد؟

کامران : این مدار رو نمیشه با پروتیوس شبیه سازی کرد

پاسخ
1393/11/24
alirezahos بدون امتیاز

اقا کامران ، لطفا بررسی کنید ، من نمیدانم با تمام شدن اشتراکم می توانم به نظرات دسنرسی داشته باشم ، یا خیر ؟
لطفااگر نظر من را دیر دیدید به من ایمیلذبزنید تا بتوانم نتیجه ی کامل بگیرم ، ممنون از لطف شما
ایمیل من این است ، منتظرتون هستم
mazdaraniaa@gmail.com
باتشکر فراوان

کامران : براتون ایمیل فرستادم

پاسخ
1393/10/09
alirezahos بدون امتیاز

با عرض سلام و خسته نباشی

آقا کامران . من مدا را از روی نقشه pcb آپدیت شده بر روی برد هزار سوراخ بسته ام …
مدار را وقتی روشن می کنم . lcd روشن می شود و فقط خط اول مربع نشان می دهد خط دوم که هیچ نشان نمی دهد…

نمی دانم مشکل از کجاست . مدار را کامل و طبق نقشه pcb بسته ام و چند بار تست کرده ام.

من اشتراکم دو روزه دیگر تمام می شود و فقط برای این مدار مشترک شدم . لطفا زودتر جواب بدهید و اگر امکان داره از طریق ایمیل باهم در اتباط بشیم . من وقت زیادی برای تحویل پروژه ندارم
mazdaraniaa@gmail.com
با تشکر از شما

کامران : چون روی برد سوراخ دار هست احتمال خطا بسیار زیاد هست ، شما طبق pcb مدارتونو یک بار چک کنید

پاسخ
1393/10/08
alirezahos بدون امتیاز

سلام و خسته نباشید
ببخشید من شماتیکو دانلود کردم ، اان نگاهش کردم انگار چندتا قطعه رو توش نیاوردید؟

کریستال در شماتیک کجاست ؟
جامپرها رو چگونه وصل کرده اید ؟
تو لیست قطعات نوشتید دو تا ترانزیستور 2n2222 اما تو شماتیکقط یه ترانزیستوره و تو شکل سه تا ترانزیستور!
من قسمت lm324 را بستم ، بر روی برد هزار سوراخ کار میکنم .
قطعات طبق فایل pdf خریداری کردم
لطفا سریعتر جواب دهید …. پروژه وقتش داره تموم میشه مرسی

کامران : سلام ، شما طبق pcb عمل کنید نه شماتیک

alirezahos : یعنی با شماتیک نمیشه کار کرد ؟؟؟ من lm324 رو از رو شماتیک بستم و کلید ها را هم چنین . اما کار با pcb برام سخته و از روش شاید نتونم ببندم . امکانش هست شماتیک که درسته رو را برام بزارید .. ببخشید

کامران : شماتیک درست هست ، ولی pcb کامل تر است

پاسخ
1393/09/20
omid2star بدون امتیاز

با سلام و خسته نباشید
میخواستم بدونم این سنسور مادون قرمز رو باید به چه اسمی بخرم؟؟
اسمش همون مادون قرمز مجزاست؟؟ یا اسمی لاتین هم داره مثل lm 35 ؟؟
چند پایه هستش؟؟
و میشه این برنامه رو با کد ویژن نوشت؟؟
با تشکر

کامران : اسمش سنسور مادون قرمز 3 میلی متر هست ، یک جفت بگیر ، فرستندش سفیده و گیرنش سیاهه ، شبیه ال ای دیه

پاسخ
1393/07/02
ster_x88 بدون امتیاز

سلام
ممنون بابت پاسخ هاتون
پروژه رو از روی نقشه pcb ساختم
میکروکنترلر رو با پروگرمر pnm2000 با فایل nabz bas.bin پروگرم کردم
ام وقتی روشن میکنم lcd رنگ آبی داره بدن هیچ نوشته ای حتی رنگشم عوض نمیشه
ممنون میشم کمکم کنید
چون باید هرچه زودتر پروژه رو تحویل بدم

رباتیک : لطفا مدار رو مجددا چک کنید . برد رو با اسپری خشک تمیز کنید . پتانسیومتر مربوط به ال سی دی رو هم تنظیم کنید

پاسخ
1393/04/23
ster_x88 بدون امتیاز

مقدار تمام 8 مورد رو نیاز دارم ؟؟؟
و اینکه طبق همین نقشه بسازم پروژه کار میکن؟؟

رباتیک : 1 - 1 مگ
2- 560 اهم
3 - 560 اهم
4 - 7809
5 - 7805
6 - 7 - 22 پیکو فاراد
8 - کریستال ساعت 32.768

پاسخ
1393/04/18
ster_x88 بدون امتیاز

1::اگر پروژه رو طبق این مدار pcb بسازم کامله؟؟

https://s5.picofile.com/file/8129326600/untitled.bmp

2:: مقدارای صحیح 8 مورد مشخص شده رو بگین ممنون میشم.

رباتیک : کریستال ساعت هست 32.768

پاسخ
1393/04/18
ster_x88 بدون امتیاز

سلام و تشکر بابت مطالب سایت
کل پروژ رو دانلود کردم
واسه ساخت چندتا سوال دارم
ممنون میشم جواب بدین
1: در لیست قطعات اشاره ای به سنسور نشده.بگین دقیقا چه سنسوری از بازار تهیه کنم.؟
2: در لیست قطعات ذکر شده 2تا ترانزیستور 2N2222 اما تو نقشه خورده LM7805. این دوتا یکسانند؟
3: در نقشه از سه تا پتانسیومتر 10k ذکر شده اما در عکس پروژه دو تا پتانسیومتر زرد و یکی سفید. کدوم صحیحه و اگر سه پتانسیومتر باهم فرق دارن مقدار صحیحشون چیه؟
و اینکه وظیفه دقیق پتانسیومتر تو این پروژه چیه؟
4: توی عکس پروژه زیر دوتا خازن عدسی 104 . جای دوتا مقاومت 470 خالیه. ازشون استفاده نکم ؟؟
5: سه تا مقاومت دور LED RGB استفاده شده که مقدارشون ذکر نشده.مقدار صحیحشون چیه؟
6: ولتاژ صحیح خازن 4.7uf چیه؟

رباتیک : 1 - سنسور 3 میلی متری گیرنده فرستنده مادون قرمز
2 - اون فرق می کنه یک s 9014 شما به pcb نگاه کنید
3 - شماکدوم عکس منظورتونه پست که با برد سوراخ داره یا با pcb
4 - باید حتما استفاده کنی
5 - 1 کیلو و 2 تا 560 اهم
6 - فرقی نداره 16 یا 10 یا 25

پاسخ
1393/04/17
ster_x88 بدون امتیاز

تشکر
فقط لطفا با توجه به محدودیت زیاد زمانی که من دارم در صورت امکان زودتر جواب میل برای خرید پروژه رو بدید .

رباتیک : جواب ایمیلتونو دادم

پاسخ
1393/04/16
ster_x88 بدون امتیاز

سلام
چرا امکان خرید پستی وجود نداره ؟

رباتیک : سلام متاسفانه فروشگاه خراب شده

اگه میخواید بخریدش با ایمیل wle1036@gmail.com با ما در تماس باشید

پاسخ
1393/04/16
amirmahdi بدون امتیاز

سلام.
يعني چه وارنيش سنسور رو كاليبره كني؟
بعد مثل اينه كه دستتو بذاري روي سنسور روبات مسيرياب؟

رباتیک : دقیقه . فقط نباید نور محیط به سنسورا رسوخ کنه

پاسخ
1393/03/20
amirmahdi بدون امتیاز

سلام آقا كامران
امير مهدي هستم شناختين؟
همونيم كه مدار رو درست كردم و كار نمي كرد سنسورش.
شما راه حلي پيدا نكرديد كه بتونم درستش كنم؟

رباتیک : سلام . من ینسور رو بصورت خطی مانند سنسور مسیر یابد بستم بهتر جواب میده . باید با وارنیش سنسورو کالیبره کنی

پاسخ
1393/03/17
cyborg-thing بدون امتیاز

سلام
اگر ممکنه برای اجرا کردن کد های پروژه در codevision باهنماییم کنید.

رباتیک : سلام خدمت شما دوست عزیز ، این پروژه با بسکام نوشته شده است

پاسخ
1393/03/03
mohammadj بدون امتیاز

اگر به جای 12 ولت ، 15 ولت وصل کنم ( 2 تا باتری کتابی رو سری کنم ) مشگلی پیش نمیاد؟؟؟؟ ترانزیستور یا رگولاتور ها یا بقیه المان هانمی سوزن؟؟؟

رباتیک : تا 20 ولت هم میتونی فقط باید مقاومت های وصل به ال ای دی سه رنگو زیاد بذاری مثلا . یک کیو و 1.5 کیلو

پاسخ
1393/02/28
mohammadj بدون امتیاز

آقا شرمنده ، در pcb به جای مقاومت های 540 که به rgb وصل هستن میتونم مقاومت 1 کیلو یا 220 اهم بذارم ؟ کدوم بهتره ؟؟

رباتیک : بله میتونی . فقط رنگ ها تغییر می کنند

پاسخ
1393/02/28
mohammadj بدون امتیاز

آقا شرمنده من همش وقت شما رو میگیرم ،4 روز دیگه باید پروژه رو تحویل بدم ، pcb هیچ مشگلی نداره ؟؟؟؟ یه جاهایی هست که نمیفهمم چیه زیرش نوشتین j ؟؟؟؟؟

رباتیک : هیچ مشکلی نداره وتا حالا تعدادی زیادی از همین رو ساختم و فروختم

پاسخ
1393/02/26
mohammadj بدون امتیاز

سلام این سنسور مادون قرمز چه جوری عمل می کنه میتونه از طریقه غلظت خون ضربان قلبو بشماره؟

رباتیک : با ضربان قلب غلظت خون کم و زیاد میشه و این سنسوراون رو تشخیص میده

پاسخ
1393/02/26
mohammadj بدون امتیاز

آقا مدارم راه افتاد سنسور عمل می کنه . فقط مشگلم اینه lcd روشن نمیشه وقتی فقط پایه های 15 و 16 رو به +5 وصل می کنم چراغش روشن میشه

رباتیک : پایه های ال سی دی رو به چه شکلی بستی ؟؟

مدارت رو بررسی کن ، پایه های 16 و 1 رو به منفی وصل کن . پایه 15 و 2 رو به مثبت 5 ولت پایه 3 رو با یک مقاومت 2.2 کیلو به منفی وصل کن

پاسخ
1393/02/25
mohammadj بدون امتیاز

سلام اگه میشه این 3 سوال رو جواب بدین .ممنون.
1- ترانزیستور 2n2222 به چند ولت وصل میشه؟
2- سنسور مادون قرمز 3 میل را میشه لحیم کرد ؟
3- پایه های 15 و 16 lcd به 5+ ولت وصل میشن . پایه های 1 و 2 و 3 به چی وصل میشن ؟

رباتیک : 1 - به 9 ولت
2 - بله میشه لحیم کرد
3 - پایه 1 و 16 به زمین وصل میشه و پایه 2 و 15 به 5 ولت وصل میشه ، پایه سه به پتانسیو متر 10 کیلو

پاسخ
1393/02/25
mohammadj بدون امتیاز

الان روی برد برد بستم

رباتیک : پس باید مجددا مدارت رو چک کنی حتما یه جایی ایراد داره

پاسخ
1393/02/24
mohammadj بدون امتیاز

به 9 ولت هم وصل کردم بازم همون حالت قبل بود ، led روشن می موند lcd هم فقط روشن میشه چیزی نشون نمیده

رباتیک : مدار رو روی برد برد بستی یا از pcb استفاده کردی

پاسخ
1393/02/24
mohammadj بدون امتیاز

هیچ واکنشی نشون نمیده ، lm324 هم به 5 ولت وصل کردم

رباتیک : lm324 باید به 9 ولت وصل بشه

پاسخ
1393/02/24
mohammadj بدون امتیاز

سلام آقا من مدارو بستم طبق فایل ولی فقط led آبی روشن میمونه با صفحه lcd . البته rgb هم سبز میمونه .هیچ چیزی هم نشون نمیده ؟ میشه کمکم کنید بگید مشگل از کجاست؟

رباتیک : وقتی دستتو می بری جلو سنسور و دور می کنی ایا ال ای دی واکنشی نشون می ده یا فقط فقط ال ای دی ابی روشن می مونه ؟؟

پاسخ
1393/02/23
d_amir بدون امتیاز

آقا کامران سلام.مرسی بابت پشتیبانی خوبتون.آقا من این مدارو بستم.خروجی lcd رو کامل دارم.اما led روشن خاموش نمیشه.اول این که توی شماتیک دیدم که پایه led رو به زمین زدین.ولی من وقتی به زمین میزنم اصلا روشن نمیشه.و حتما باید به 5v وصل شه تا روشن بشه.هم led آبی هم led rgb.بعد هم اصلا چشمک نمیزنه آبیه.
دوم اینکه من توی مدار از پتانسیومتر ولومی استفاده کردم که راحتتر بشه تنظیم کرد.مشکلی نداره؟ البته بازم تنظیم نمیشه ک چشمک بزنه.
بعد اینکه من کل مدارو با 5v تغذیه کردم.میتونه مشکل از این باشه؟
کل مدارو هم بارها چک کردم.درسته.طبق شماتیک.

رباتیک : ال ای دی 7 رنگ باید پایه منفیشون مشترک باشه حتما ، نه خیلیم عالیه که از ولوم استفاده کردید راحت تر تنظیم میشه ،

چشمک نزدن ال ای دی فقط و فقط بخاطر سنسورت هست . اولا زیر نور مهتابی به هیچ وجه تست نکن ، حتما خازن رو به خروجی رگولاتور ها وصل کن ، ولتاژتم حتما بدون نویز باشه

پاسخ
1393/02/14
محمد بدون امتیاز

سلام
این کریستال ساعت دقیقا مقدارش چنده؟ به غیر از ساعت جایی دیگه پیدا میشه؟

رباتیک : توی همه فروشگاه های الکترونیکی پیدا میشه

پاسخ
1393/02/11
محمد بدون امتیاز

دوباره دو عدد خازن 22 رو به ای روش اضافه کنیم؟
تصحیح میکنم

یعنی دو عدد خازن 22 پیکو را دوباره اضافه کنم.یعنی من میگم اون 22 پکوهایی که روی پسی بی هستش هم همونجوری روش بمونه.بعد برم دوتا دیگه اضافه کنم؟

رباتیک : فکر کردم خازن هارو نصب نکردی . همون دو خازن قبلی کافیه . بردت رو تمیز کن جوری که اصلا لکه چربی روغن لحیم و ... روی برد نباشه . اگر درست نشد کریستالو تعویض کن . برای لحیم کاری کریستال هویه رو کمتر از 1 ثانیه روی پایه های آن نگه دار . چون ب شدن سبت به گرما حساسه و زود می سوزه

پاسخ
1393/02/11
محمد بدون امتیاز

سلام
همین کارو کردم ولی بازم تایمر شروع به شمردن نمیکنه و روی 00:00:00 میمونه.
شما گفتید یکطرف خازنهارو به دو پایه های کریستال وطرف دیگشو به زمین وصل کنید منظور شما رو نمیفهمم.یعنی میگین دوباره دو عدد خازن 22 رو به ای روش اضافه کنیم؟
درضمن pcb که شماطراحی کردین یک طرف خازنها بجای وصل شدن به زمین , وصل شدن به مثبت 5 ولت رگولاتور.

رباتیک : منم متوجه شده بودم و این ایراد رو برطرف کرده بودم تعجب می کنم به هنوز به 5 ولت وصله . با یک کارد سیم که به مثبت وصله رو قطع کن و به پایه های خاز رو بجای مثبت به زمین وصل کن . خوب شد گفتی باید pcb رو مجددا چکنم

پاسخ
1393/02/11
محمد بدون امتیاز

سلام یه سوال کوچولو داشتم
من کریستال ساعت در اختیار ندارم میتونم از کریستال ساعت مچی استفاده کنم؟
آخه وقتی استارتو میزنم ثانیه شمار کار نمیکنه.از کریستال ساعت مچی دیجیتالی استفاده کردم.اون خازنهای 104 را هم وصل کردم به ورودی و خروجی تغذیه.به فیوز بیتم که دسترسی ندارم.

رباتیک : بله میتونی استفاده کنی . فقط با خازن 22 پیکو به منفی وصلشون کن

پاسخ
1393/02/11
محمد بدون امتیاز

سلام دوست عزیز
شکم بجا بود پروگرامر ایراد داشت.
مدارم راه افتاد.
آی سیو بردم پیش دوستم که تعمیرکار صوتی تصویری داشت پروگرام کرد پروژه درجا راه افتاد.
یک نقطه رو باید اینجا عرض کنم که پروگرامرهای universal اصلا نیاز به تنظیم فیوز بیت ندارن خودشون به طور خودکار فیوزبیتهارو تنظیم میکنند.(یعنی فقط باید آدرس برنامه رو بدی وبقیش رو بذاری به عهده ی پروگرمر)
ودر آخر ازبابت شما خیلی ممنونم که وقت گذاشتید و با حوصله به سوالهای من جواب دادین.
درضمن بعضی از دوستان مدار منبع تغذیه متغییر را درخواست کرده بودن.بنده یکی پیدا کردم عالی هم جواب میده.هم تنظیم شدت جریان خروجی و هم ولتاژ خروجی داره. من عملا روی PCB با هزینه اندک پیادش کردم و الان دارم ازش استفاده میکنم.
اینم آدرس سایتش
***************

رباتیک : خوشحالیم که کارتون راه افتاده ، و درباره پروگرامر هم بسیار جالب است من اینو نمیدونستم . بابت مدارتم تشکر می کنم . به زودی خودم میسازم و یک ولت سنج و آمپر سنج به آن اضافه می کنم و در سایت قرار خواهم داد

پاسخ
1393/02/10
محمد بدون امتیاز

سلام
آقا فهمیدم مشکل کار از کجاست پروگرامر من ایراد داره .درست برنامه ریزی نمیکنه. از دیروز تا حالا 3 تا ATmega8 قفل کردم دیگه برنامه ریزی نمیشن.نه پاک میشه نه برنامه قبول میکنه.
فایل هگز خود این پروگرامرو دارم وقتی روی مگا 8 برنامشو میریزم و با خود آسی پروگرامر تعویض میکنم پروگرامر دیگه کار نمیکنه.(فیوز بیتهاشو هم طبق سازنده پروگرامر تنظیم میکنم)
1-شما از چه نوع پروگرمری استفاده میکنین؟
2-این آی سی های قفل شده رو چطوری باز کنم؟
3-اگه بدم بیرون با پروگرامرهای حرفه ای2000 برنامه رو بریزن دیگه نیازی به تنظیم فیوزبیتها نیست؟ چون تو برنامشون هیچ جایی برای تنظیم کردن فیوز بیت نیست.

رباتیک : من احتمال میدم فیوز بیت هارو روی کریستال خارجی گذاشتید بخاطر همین مشکل ایجاد شده
باید فیوز بیت هارو به شکل زیر تنظیم کنی
http://wle.ir/up/do.php?imgf=139887205293791.png
من از usbasb استفاده می کنم

پاسخ
1393/02/10
محمد بدون امتیاز

آذربایجانشرقی-*****

رباتیک : روی برد برد هم تست کن اگهجواب نداد ادرس میدم واسم بفرست

پاسخ
1393/02/10
محمد بدون امتیاز

تا 20ام اردیبهشت ماه فرصت دارم.

رباتیک : فرصت کمه
توی کدوم شهر هستید

پاسخ
1393/02/09
برای دیدن همه ۳۴۲ دیدگاه لازم است ابتدا وارد حساب کاربری خود شوید
برای ارسال دیدگاه، ابتدا وارد حساب کاربری خود شوید
  • مبلغ پروژه
    ۸۵,۰۰۰ تومان
اطلاعات پروژه
  • شبیه‌ساز مدار
    Proteus
  • شماتیک مدار
    Proteus
  • فیبر مدارچاپی
    Proteus
  • سورس‌کد مدار
    Bascom
×
به سبد خرید اضافه شد
×
به سبد خرید اضافه شد
