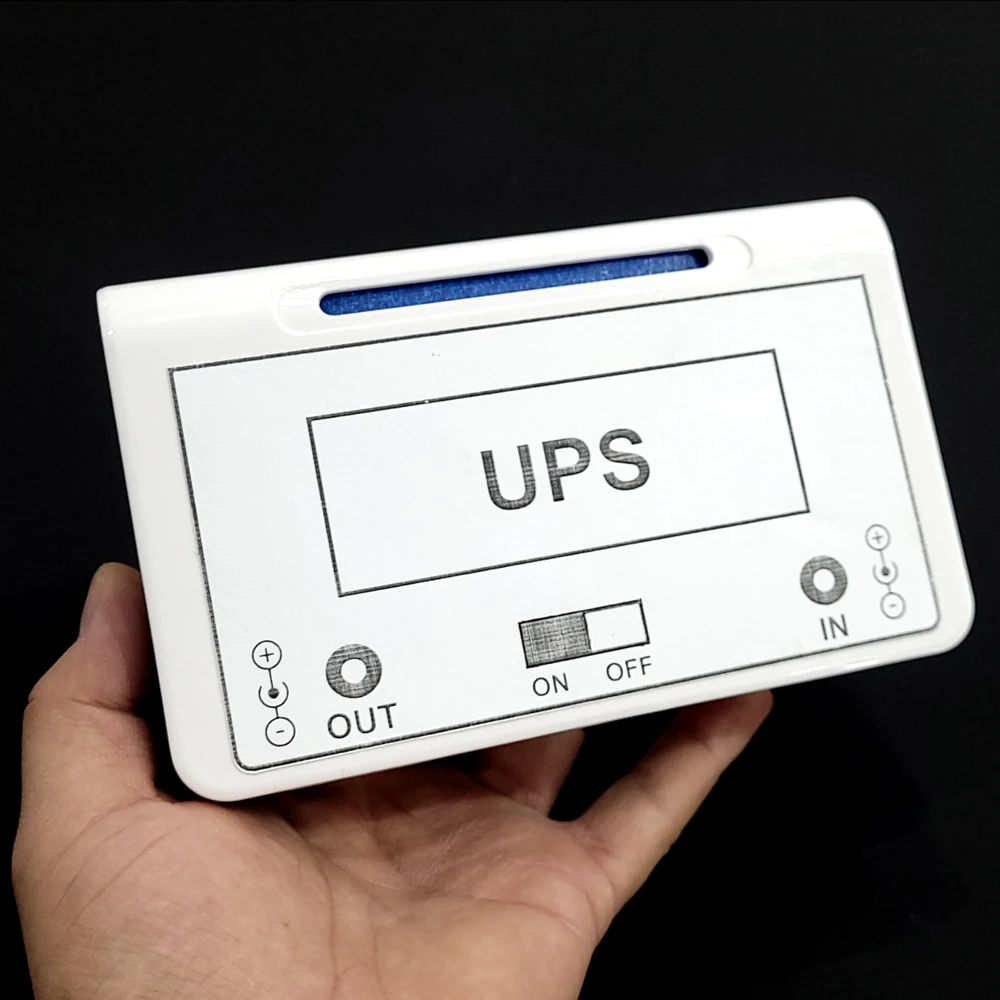

ساخت ups یا منبع تغذیه بدون وقفه با قابلیت شارژ اتوماتیک

ساخت ups یا منبع تغذیه بدون وقفه با قابلیت شارژ اتوماتیک

UPS مخفف عبارت Uninterruptible Power Supply  به معنی منبع تغذیه بدون وقفه است. ups در واقع یک منبع تغذیه کمکی است که در صورت قطع برق شهری، برق موردنیاز وسایل الکتریکی متصل به آن را بدون وقفه و تاخیر تامین میکند طوریکه دستگاه متصل به ups، از قطع شدن برق باخبر نمی شود و بدون خاموش شدن یا ریستات شدن به کار خود ادامه میدهد. در این پروژه، آموزش ساخت UPS با قابلیت شارژ اتوماتیک را بیان خواهیم کرد.



آموزش ساخت یو پی اس خانگی

دستگاه upsی که طراحی کرده ایم دارای باتری داخلی از نوع لیتیوم-یونی است و قابلیت شارژ کردن اتوماتیک باتریهای داخلی خود را دارد و نیازی نیست باتریها از دستگاه خارج شوند و جداگانه شارژ شوند. طراحی دستگاه به نحوی انجام شده که عملیات شارژ باتریها به صورت خودکار انجام شود. هر چند ولتاژ استاندارد اکثر وسایل و بردهای الکترونیکی 12 ولت است، ولتاژ خروجی UPS طراحی شده قابل تنظیم است و کاربر میتواند بسته به نیاز خود آن را روی مقدار موردنیاز مثلا 9 ولت یا 12 ولت قرار دهد.



ورودی و خروجی ups طراحی شده ولتاژ DC هستند و طرز کارکرد دستگاه به صورت ساده به این شکل است: تا زمانیکه ولتاژ وروردی که توسط آداپتور وارد دستگاه می شود، وصل و برق شهری قطع نشده باشد، ولتاژ خروجی با این ولتاژ تامین می شود و باتریها از مدار خارج هستند و مصرف نمی شوند و زمانیکه ولتاژ ورودی(برق شهری) قطع شد، باتری داخلی ups وارد مدار شده و ولتاژ خروجی از طریق باتریها تامین می شود. در زمان وصل بودن برق، باتریها به صورت اتوماتیک شارژ می شوند و پس از فول شارژ شدن، عملیات شارژ قطع می شود.



مزایای ups طراحی شده

  • جلوگیری از خاموش شدن و غیرفعال شدن دستگاه های الکترونیکی

بسیاری از وسایل الکترونیکی مانند درب بازکن های کارتی rfid یا اثر انگشتی، سیستمهای امنیتی و کنترل از راه دور، بردهای ریموت دار، سیستمهای ردیاب ماهواره ای، دوربینهای مدار بسته، مودم ADSL، دستگاه های پوز و سایر بردهای دیگر، در صورت قطع برق شهری و نداشتن ups، خاموش میشوند و کاربرد خود را به صورت کامل از دست میدهند. اینجاست که اهمیت داشتن دستگاه ups بیشتر از همیشه احساس خواهد شد. در صورتیکه به این بردها، ups وصل باشد، کاربر هراسی از قطع شدن برق نخواهد داشت و دستگاه ups میتواند در صورت قطع برق، تغذیه این دستگاه ها را بدون تاخیر و بدون خاموش/روشن شدن یا ریستات شدن آنها، تامین کند و تا ساعتها خیال کاربر را از قطع بودن برق راحت کند. در آموزش ساخت UPS با قابلیت شارژ اتوماتیک این مسئله را با طراحی UPS حل کرده ایم.



  • جلوگیری از ریست شدن دستگاه ها

دستگاه ups طراحی شده، ولتاژ را بدون تاخیر و وقفه بین باتری و برق شهری سوئیچ میکند طوریکه حتی دستگاه های حساس به تغذیه مانند مدارات میکروکنترلری هم این سوئیچ ولتاژی را حس نخواهند کرد و ریست نخواهند شد.



  • محافظت از باتری حین عملیات شارژ و دشارژ یا تخلیه

عملیات شارژ باتری داخلی ups به صورت اتوماتیک انجام می شود و در صورتیکه سطح ولتاژ باتری از مقدار معینی کمتر شد، باتری شروع به شارژ شدن میکند و پس از فول شارژ شدن، عملیات شارژ قطع می شود تا باتری آسیب نبیند. همچنین در صورتیکه برق قطع باشد و باتری در حال مصرف باشد، با پایین آمدن ولتاژ باتری تا یک سطح مشخص، باتری از مدار خارج می شود تا بیش از حد مجاز تخلیه نشود و به این صورت از آسیب رسیدن به باتری جلوگیری میکند که این اقدامات باعث افزایش طول عمر باتریها خواهند بود. همچنین دستگاه دارای محافظت از اضافه ولتاژ و اضافه جریان را نیز دارد.



  • استفاده از باتریهای لیتیوم-یونی

ما در UPS خود از باتریهای لیتیوم-یونی یا li-ion استفاده کرده ایم. مزیت این نوع باتریها نسبت به سایر باتریها مثل باتریهای اسیدی یا باتریهای خشک عبارتند از : سایز کوچکتر، وزن کمتر، بازدهی بالاتر، جریاندهی بیشتر، کیفیت بیشتر.



محتوای پروژه آموزش ساخت UPS با قابلیت شارژ اتوماتیک

  • فایل شماتیک برد UPS در آلتیوم
  • فایل PCB موردنیاز جهت ساخت برد UPS در آلتیوم
  • فایل PDF جهت ساخت برد UPS
  • فایل راهنمای مونتاژ برد UPS
  • فایلهای موردنیاز جهت پرینت 3D قطعات جعبه UPS
  • لیست کامل قطعات موردنیاز جهت ساخت UPS
  • فیلم ساخت و مونتاژ دستگاه UPS



فیلم معرفی UPS با قابلیت شارژ اتوماتیک




فیلم تست یو پی اس خانگی

امتیاز و دیدگاه کاربران

ارسال دیدگاه
برای ارسال دیدگاه لازم است ابتدا وارد حساب کاربری خود شوید

مجتبی

باسلام و درود
مهندس میشه از این یوپی اس برای راه اندازی اس ام اس کنترلر با ماژول sim800lاستفاده کرد آیا توانایی جریان دهی به این ماژول روداره؟
باتشکر از شما

با سلام
خروجی 12 ولت 3 آمپر هست

تیم پشتیبانی

ممنون از شما

مجتبی
پاسخ
اطلس

با سلام
رمز فایل رو می فرمایید؟

با سلام
ایمیل شد

تیم پشتیبانی
پاسخ
محمد

با سلام
صمن تشکر بابت فایلها یک سوال داشتم.
در اینترنت ماژولbms رو که شما برای بالانس استفاده کردید به عنوان شارژر میفروشند. خواستم ببینم این درست هست یا خیر؟
ممنون

سلام. خیر باهم تفاوت دارن و هر یک کار متفاوتی انجام میده

تیم پشتیبانی
پاسخ
محمد

با سلام
لطفا رمز فایل را ارسال بفرمایید.

سلام. ایمیل شد

تیم پشتیبانی
پاسخ
مهدیه

سلام لطفا رمز فایل رو در اختیار بگذارید

سلام. ایمیل شد

تیم پشتیبانی
پاسخ
آرمان

سلام مهندس امکانش هست رمز فایل رو برام ایمیل کنید . ممنون

با سلام. ایمیل شد

تیم پشتیبانی
پاسخ
محمد

سلام رمز فایل رو برام ایمیل کنید ممنون

سلام. ایمیل شد

تیم پشتیبانی
پاسخ
امیر

سلام لطفا رمز فایل را ارسال نمایید رمز فایل wle.ir نیست

سلام. ایمیل خود را چک کنید

تیم پشتیبانی
پاسخ
یدالله

سلام
رمز فایل را ارسال کنید

با سلام wle.ir

کامران محمودزاده
پاسخ
رامین

سلام درود ببخشید مهندس یک سوال داشتم ممنون میشم پاسخ و راهنمایی کنیدوقتی به ماژول XL6009 ورودی 5 ولت میدیم و می خواهیم 12ولت بگیرم درست عمل میکنه اماوقتی این ولتاژ در باطری از5 به 3ولت میرسه ولتاژ بسیار بیشتر میده این مشکل رو چکار کنیم

با سلام و عرض ادب برای رفع این مشکل می توانید خروجی مبدل افزاینده رو با یک رگولاتور کاهنده تثبیت کنید .

کامران محمودزاده
پاسخ
محمد

سلام رمز فایل چیه؟

سلام
ایمیل شد

تیم پشتیبانی
پاسخ
رامین

سلام درود خدمت مهندس عزیز و گرامی ببخشید مهندس اگه بخواهیم یک ماژول ولتمتر 3 دیجیت DC0-100V سایز 0.36 اینچ 3 سیمه بزاریم به کدام پایه ها pcb وصل کنیم

سلام. به هر مکانی که میخوایید ولتاژش رو اندازه بگیرید

تیم پشتیبانی
پاسخ
رامین

سلام مهندس میشه به جای باطری لیتیوم-یونی از باطری ها سیلد اسید استفاده کنیم به خاطر این که مدت زمان بیشتری کار کنه

سلام. باتریهای اسیدی تکنولوژی چندین سال قبل هستن و خیلی وقته از رده خارج شدن و قدرتشون در مقایسه با باتریهای لیتیومی خیلی پایین هست. داخل توضیحات به وضوح به این مورد اشاره کردیم

تیم پشتیبانی
پاسخ
پیروز

با سلام امکان تغییر به خروجی 5 ولت (بدون رگلاتور) وجود دارد؟

با سلام
خروجی هیچ باتری ای ۵ ولت نیست و حتما به باک یا بوست نیازه

تیم پشتیبانی
پاسخ
×
