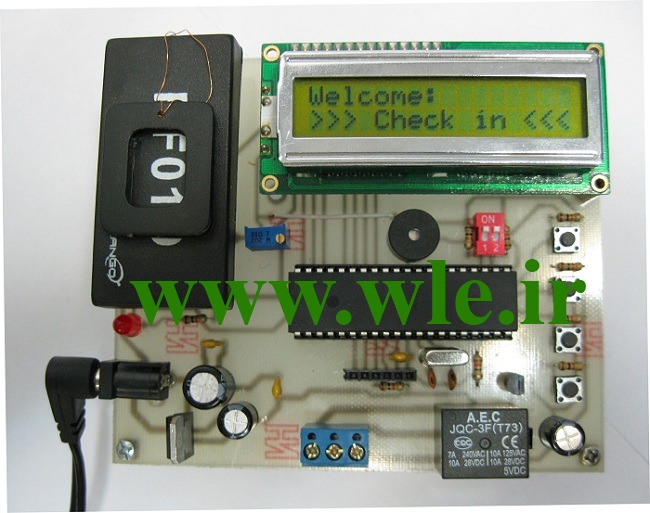

پروژه کارت خوان RFID با استفاده از ATMEGA16 و با دو زبان C و بیسیک و ساختار هر دو برنامه دقیقاً شبیه به هم است.برای راحتی کار تمام متغیر ها و توابع هم نام تعریف شده است. مطابق معمول در ابتدای برنامه نوع میکرو معرفی شده است و سپس توابع و متغیر ها و هدرها معرفی شده است و بعد از آن زیر روالهای وقفه و پس از آن برنامه وارد قسمت اصلی (main) میگردد.در این قسمت نیز درگاهها و وردی و خروجی ها پیکربندی شده اند. پایه های pc0وpc3 که به دیپ سویچ ها و کلیدهای yes و n0 متصل هستند به عنوان ورودی و پایه های pd6 تا pd7 نیز که به ترتیب برای راه اندازی رله و بوق در نظر گرفته شده اند به عنوان خروجی معرفی شده است.

در فایل ضمیمه شده موارد زیر قرار دارند :

1 – شماتیک مدار

2 – سورس با زبان های سی و بیسیک

3 – تصاویر و ...

برای دانلود فایل ها به ادامه مطلب بروید .
